Op deze pagina zet je de FlexiO-integratie aan in laadpalen op basis van de CHARX SEC-3XXX (EV3000). Dezelfde procedure geldt voor white-label laadpalen die op dit platform gebouwd zijn. Je leest hier de lokale configuratie via de webportal van de laadpaal, en de troubleshootinggids voor ghost chargers.
Laadpaalmerken die Phoenix Contact gebruiken
-
Veton
-
Blitz
Installatie Requirements
-
De modbus-communicatie moet aanstaan in de instellingen van de main server module. Dat doe je lokaal, via de lokale webserver van de laadcontroller.
-
De laadpaal moet met een ethernetkabel op hetzelfde netwerk zitten als het FlexiO-toestel. EV3000 laadpalen ondersteunen geen draadloze verbinding.
-

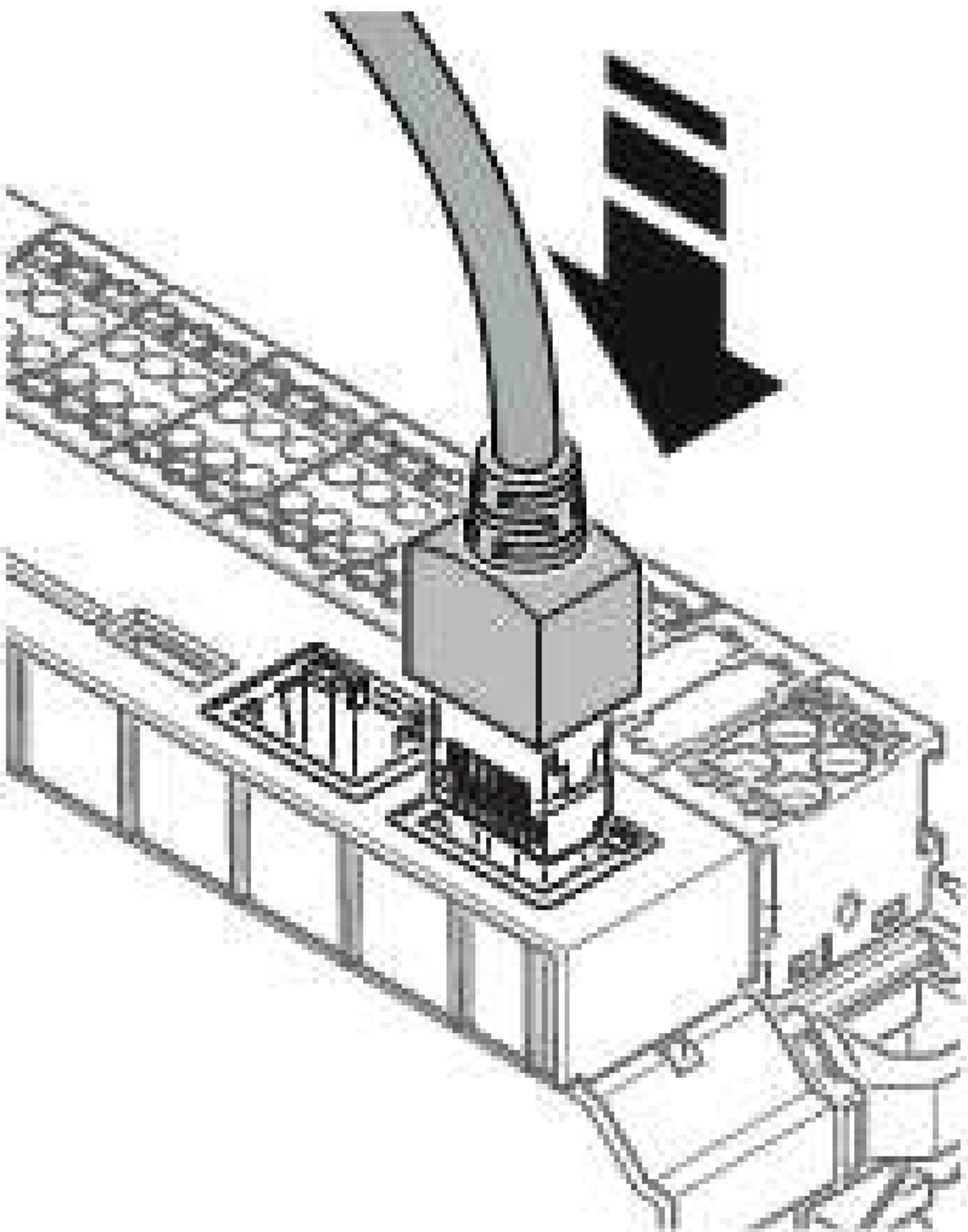

De netwerkkabel gaat op poort eth0.
Via de EV3000 webportal
De webportal bereik je op dit adres.
1. Aanmelden
Dit zijn de standaard inloggegevens en de bijbehorende rechten.
|
User role |
Login / standaard paswoord |
Rechten |
|
Guest |
geen / geen |
Alleen lezen op het dashboard |
|
User |
user / user |
Alle leesrechten, laadvrijgaves, whitelists aanpassen, logbestanden downloaden |
|
Operator |
operator / operator |
Rechten van User, plus de instellingen voor werking en lokale opstart (netwerk, backend, load management) en software-updates |
|
Manufacturer |
manufacturer / manufacturer |
Geen beperkingen |
Let op: Dit zijn standaardwaarden. Meld je aan met de rol die je echt nodig hebt en laat de paswoorden niet ongewijzigd op een installatie die van buitenaf bereikbaar is.

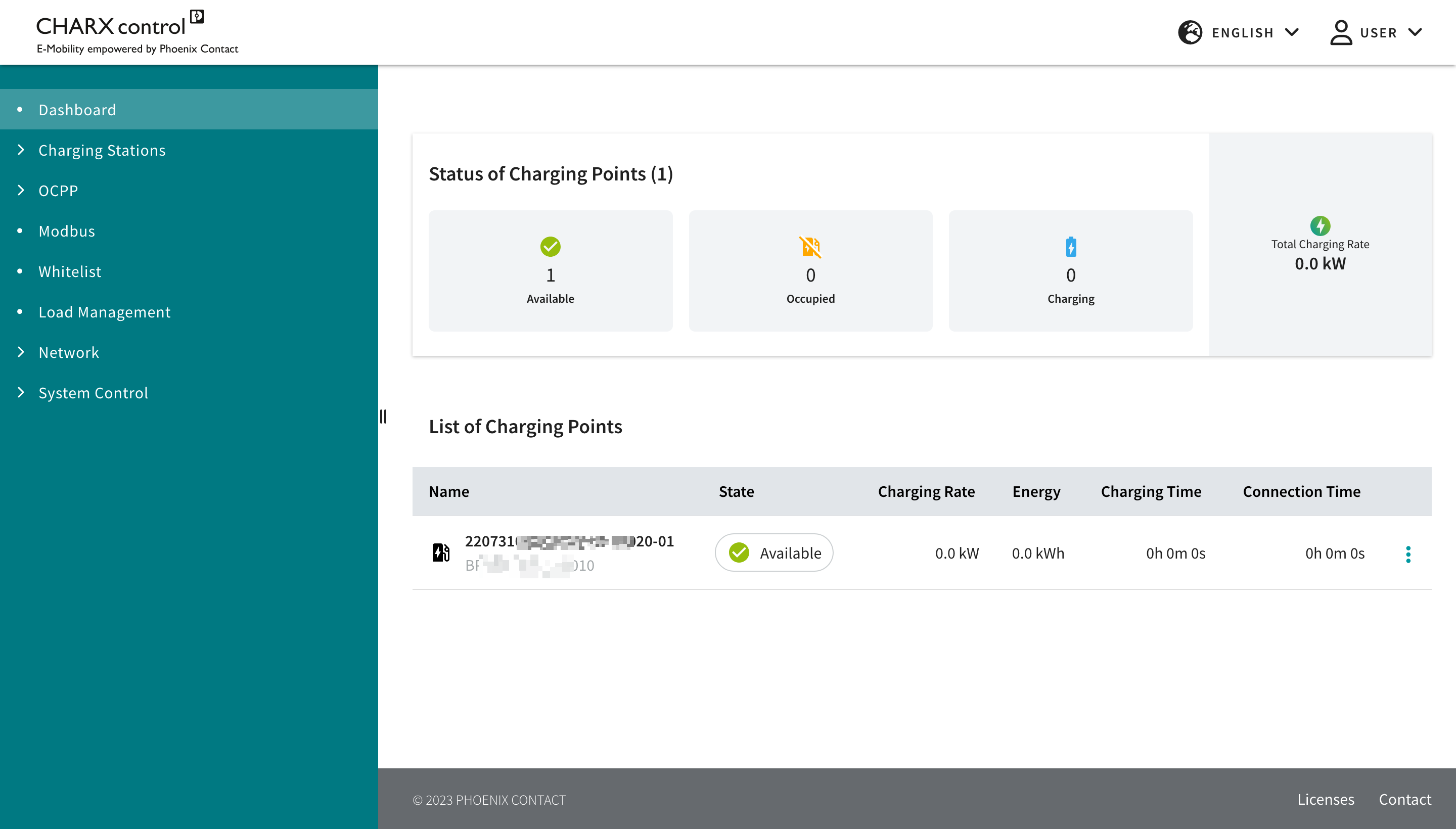

Na het aanmelden kom je op een dashboard.
2. Controleer of de Modbus TCP/IP communicatie aanstaat

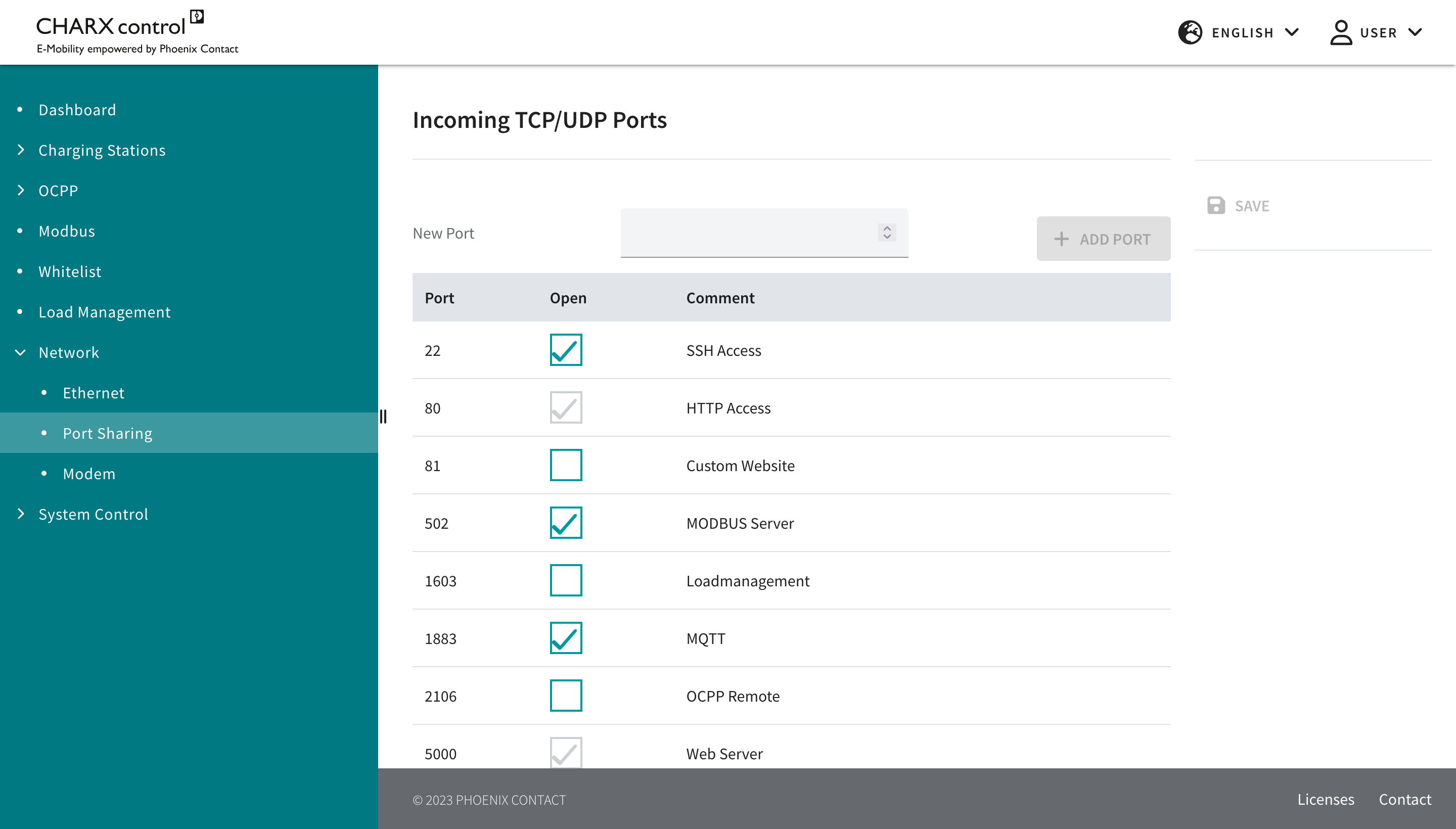

De netwerkinstellingen vind je onder het tabblad Network en dan Port Sharing. Kijk na of de MODBUS Server (port 502) aanstaat.
3. Controleer de modbus-instellingen

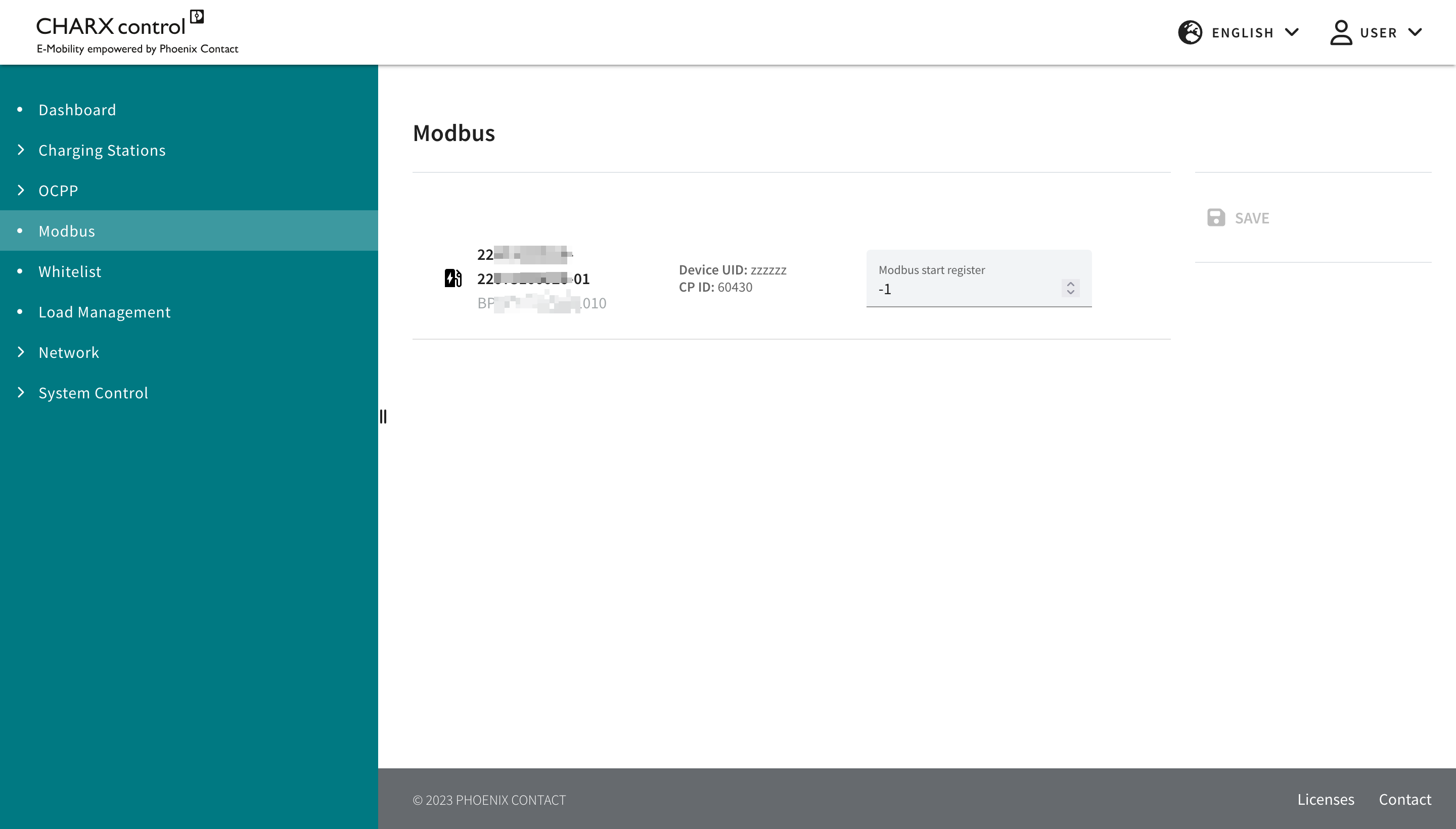

In het tabblad Modbus moeten alle laadpunten zichtbaar zijn en moet het startregister op -1 staan.
Let op: Staat er een specifieke configuratie op de laadpaal die hiervan afwijkt, vraag dan ondersteuning aan LIFEPOWR voor je iets wijzigt.
4. Controleer de modbus-serverdienst

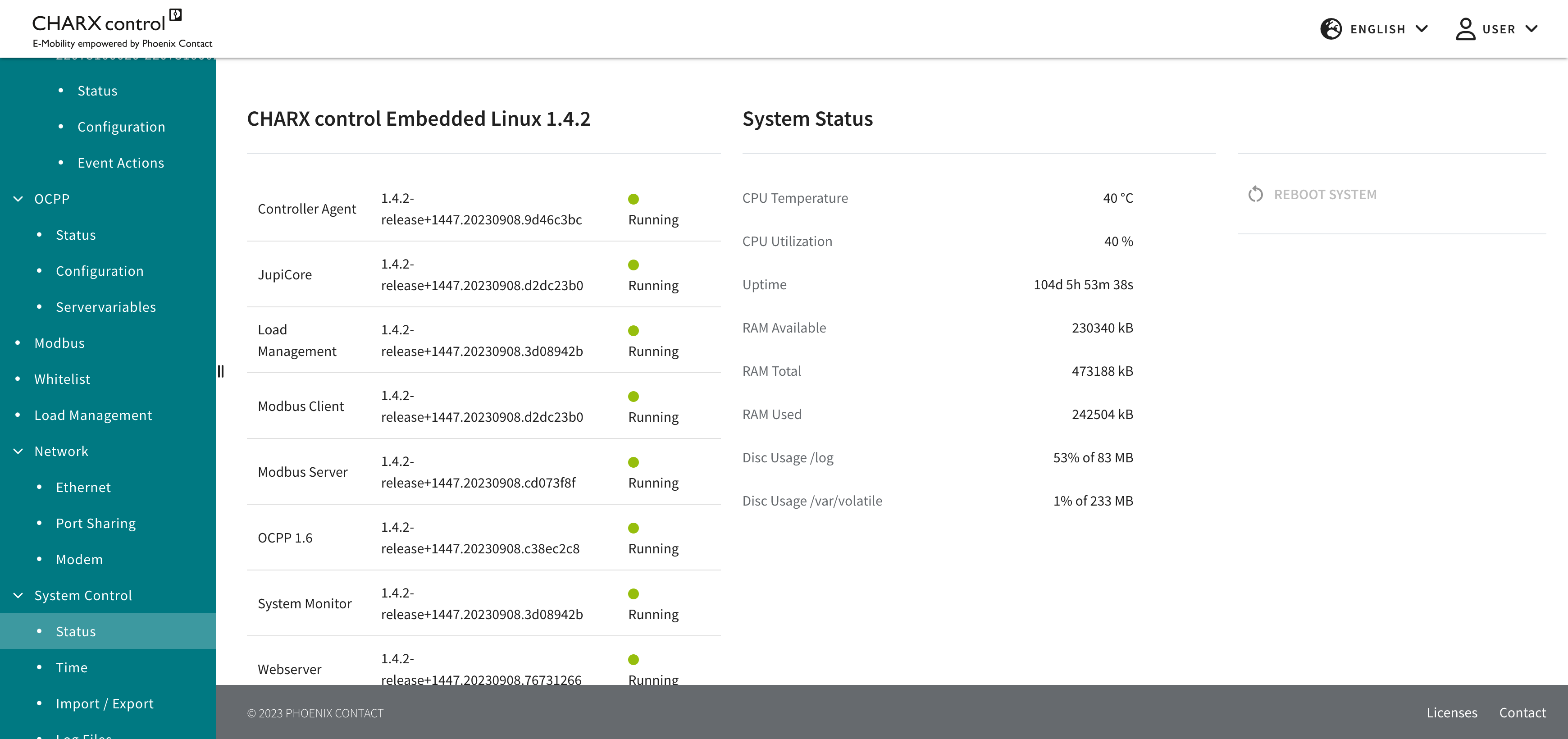

Ga naar System Control en dan Status. Kijk na of de dienst Modbus Server draait.
Troubleshooting: spooklaadpalen
Meldt FlexiO extra laadpalen of laadpunten die er fysiek niet zijn, dan rapporteert de laadpaal zijn laadpunten verkeerd. Meestal komt dat van een verkeerde configuratie, of van een update of reset die niet netjes afgerond is.
Nakijken
-
Verbind met de laadpaal via de lokale webserver op http://ev3000.local/
-
Ga naar het tabblad met de Modbus-instellingen en kijk na of er geen extra of niet-gestuurde laadpalen in staan.
Oplossen
De laadpaal resetten is de schoonste oplossing, maar niet altijd de beste keuze: je verliest daarbij alle aanpassingen en configuraties.

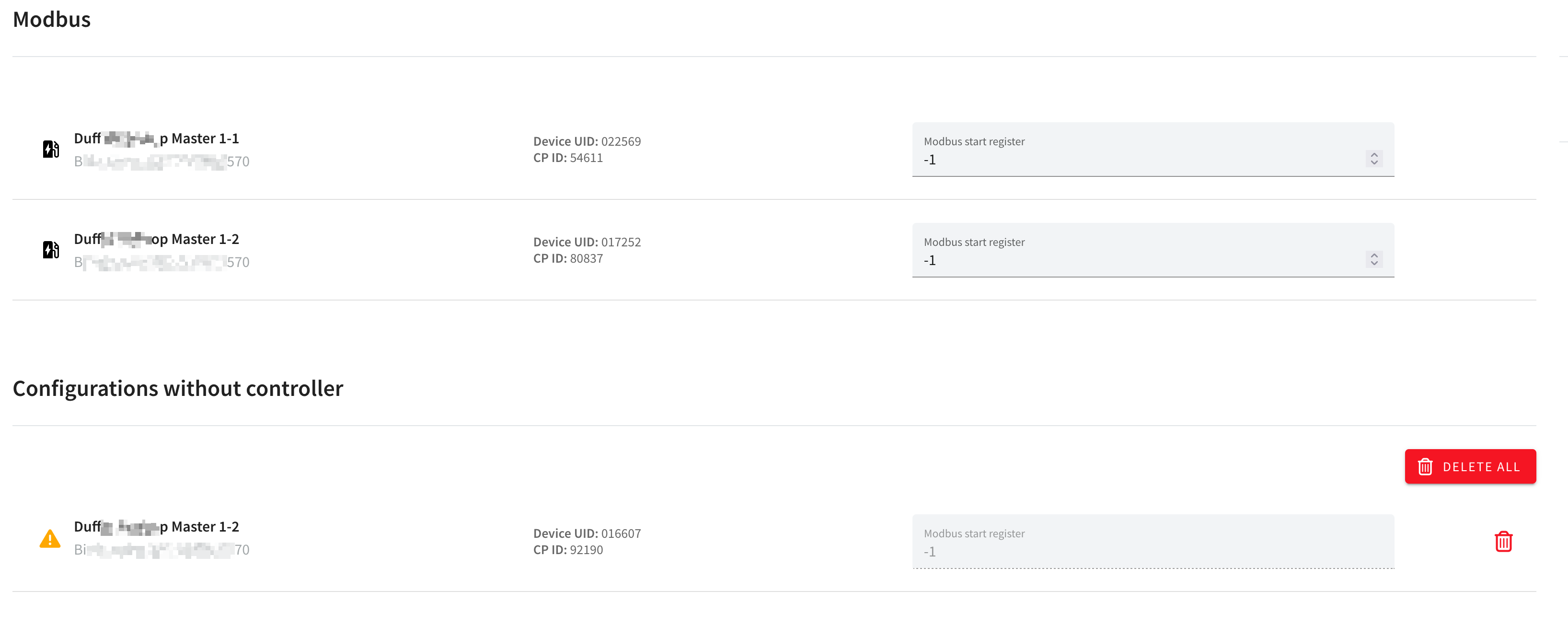

Zie je Configurations without controller present, dan wijst dat op een verkeerde configuratie of op een installatie of update die niet afgerond is. Hoort die laadpaal niet bij de echte, actieve laadpunten, dan verwijder je de spooklaadpaal. Dat kan met de knop DELETE ALL, of per laadpunt met de knop met het vuilbakicoon.
Let op: Verwijder alleen configuraties waarvan je zeker bent. Twijfel je, neem dan contact op met de fabrikant of de installateur.
Nuttige bronnen
https://www.phoenixcontact.com/en-pc/products/ac-charging-controller-charx-sec-3000-1139022
