Op deze pagina zet je de FlexiO-integratie aan in een Etrel laadpaal. Ondersteund zijn de Lite, de Home en de Pro. Je werkt via de webinterface van de laadpaal: modbus aanzetten en de interne loadmanagement-functies uitzetten.
Voorwaarden
De modbus-communicatie moet aanstaan in de instellingen van elke individuele laadpaal. Dat doe je via de webinterface van de laadpaal.
De laadpaal moet met een ethernetkabel op hetzelfde netwerk zitten als het FlexiO-toestel.
De netwerkopstelling staat op de pagina Minimale netwerkvereisten.
Configuratie
Naar de webconfiguratietool
-
De Etrel laadpaal heeft een webconfiguratietool. Die draait op poort 80 van het toestel. Je opent ze door het IP-adres van de laadpaal in een webbrowser te typen.
-
Standaard staat het IP-adres van de laadpaal op 192.168.1.250. In oudere versies kreeg de laadpaal automatisch het adres A.B.C.250, waarbij A.B.C het netwerkadres van de router is. In nieuwere versies gaat dat mogelijk niet meer op.
-
Controleer of DHCP aanstaat op de laadpaal, of dat er een geldige statische IP-configuratie ingesteld is. Kijk ook na of het adres van de laadpaal in hetzelfde subnet zit als het controletoestel.
-
Op de laadpaal zit een informatiesticker met het standaard IP-adres en andere nuttige gegevens.
Standaard inloggegevens
Alle Etrel laadpalen hebben standaard dezelfde inloggegevens.
· Username: root@etrel.com
· Password: toor
Let op: Dit zijn standaardwaarden die publiek bekend zijn. Laat ze niet ongewijzigd op een installatie die van buitenaf bereikbaar is.
De laadpaal instellen voor FlexiO
Ga eerst na of je met de juiste laadpaal verbonden bent. Open dan het configuratievenster via het hamburgermenu linksboven in het scherm.
1. Smart Building Connectivity aanzetten (modbus)

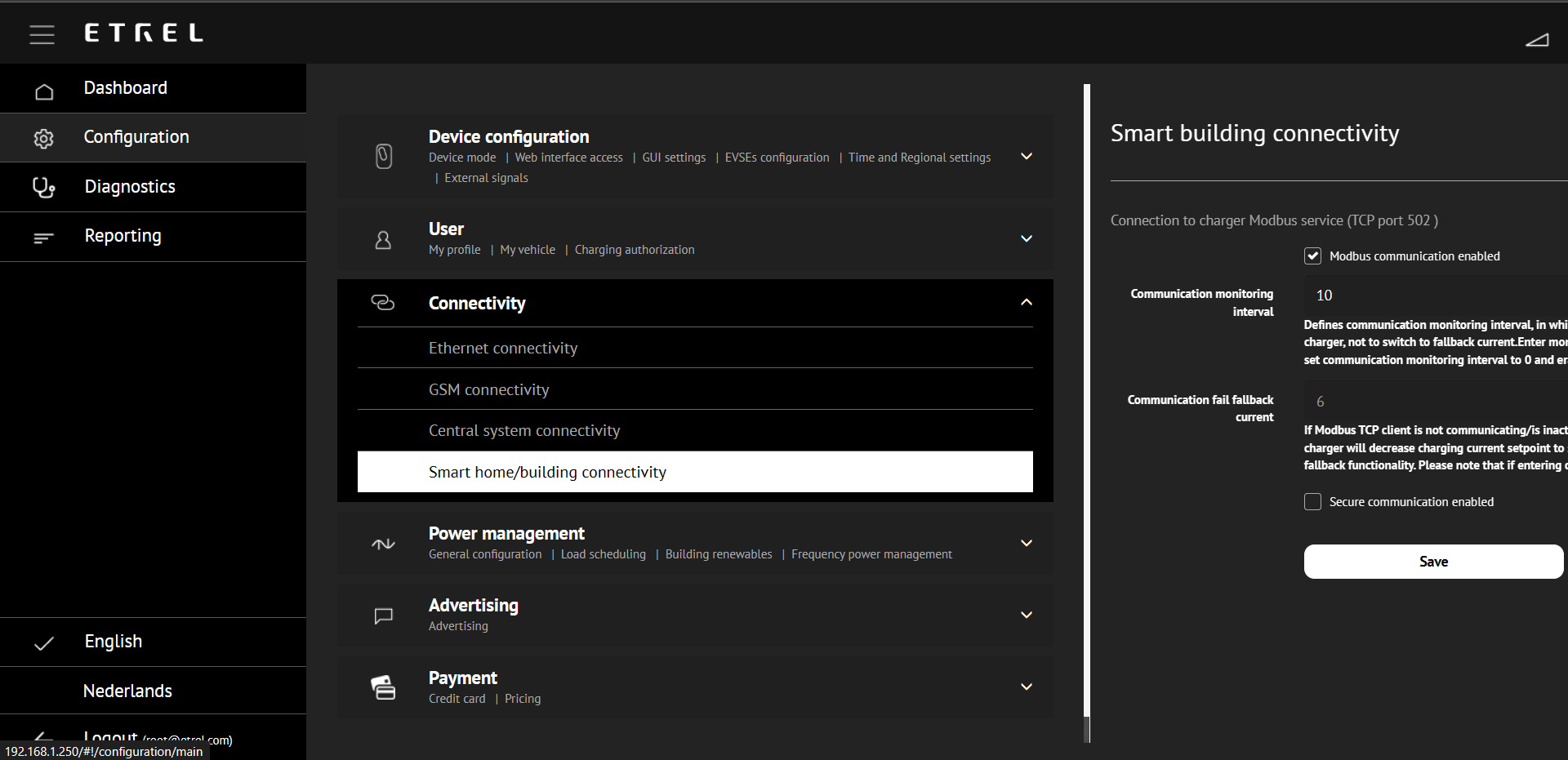

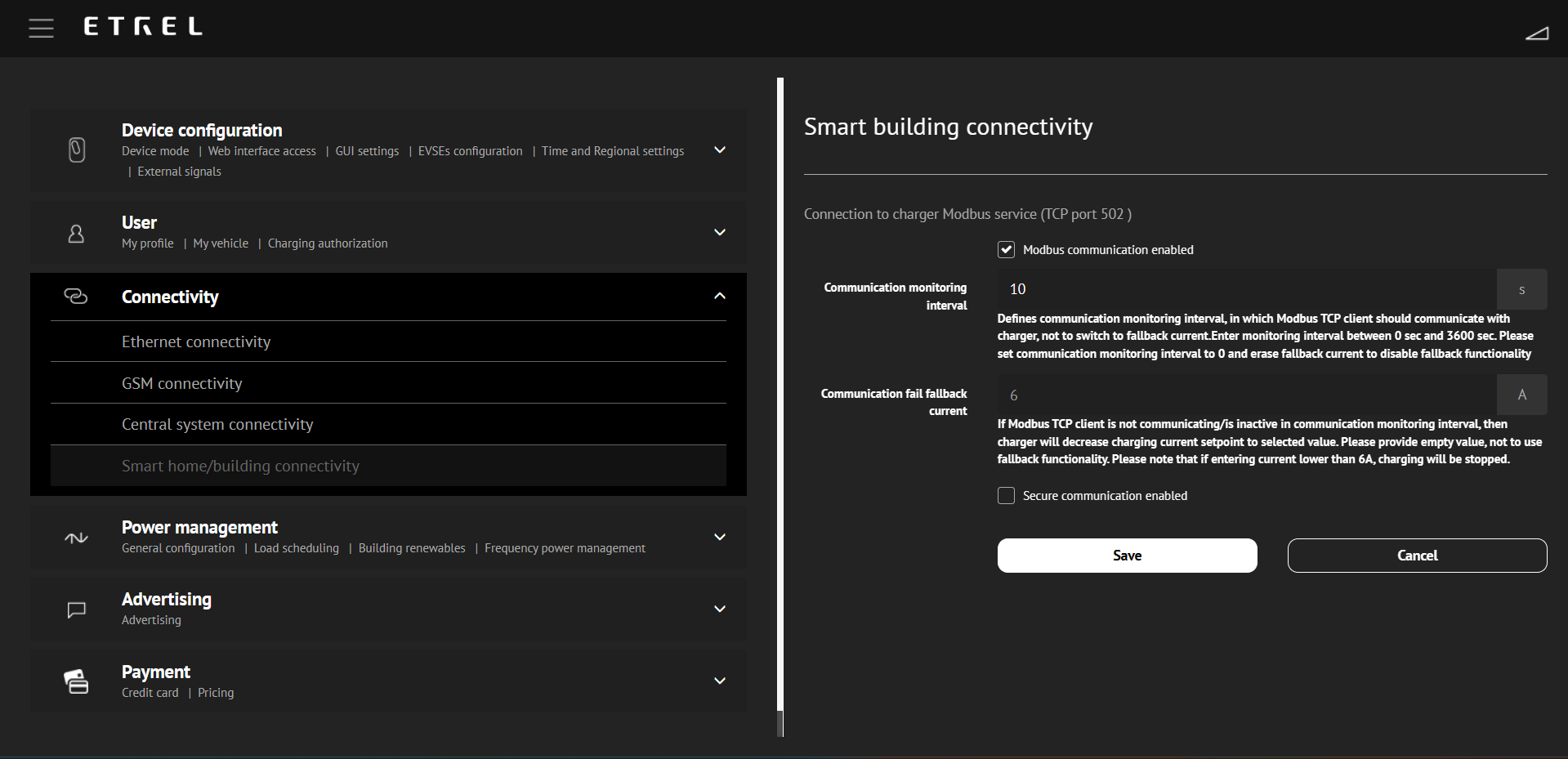

Ga in het vak Connectivity naar Smart home/building connectivity.
-
Vink Modbus communications enabled aan.
-
Zet Communication monitoring interval op 10.
-
Zet Communication fail fallback current op 6.
Communication monitoring interval en Communication fail fallback current mag je aanpassen naar voorkeur van de installateur of de klant.
Zet je het interval lager, dan valt de laadpaal sneller terug op de Communication fail fallback current wanneer er geen communicatie is tussen FlexiO en de laadpaal.
Houd de Communication fail fallback current laag, op 6 of op 0. Grotere waarden kunnen het capaciteitstarief de hoogte in duwen als de communicatie lange tijd wegvalt.
2. De interne loadmanagement-functies uitzetten
Laat je het loadmanagement van de laadpaal aanstaan, dan probeert de laadpaal het vermogen zelf te regelen. Dat botst met de energiemanagementlogica van FlexiO en levert slechte sturing op.

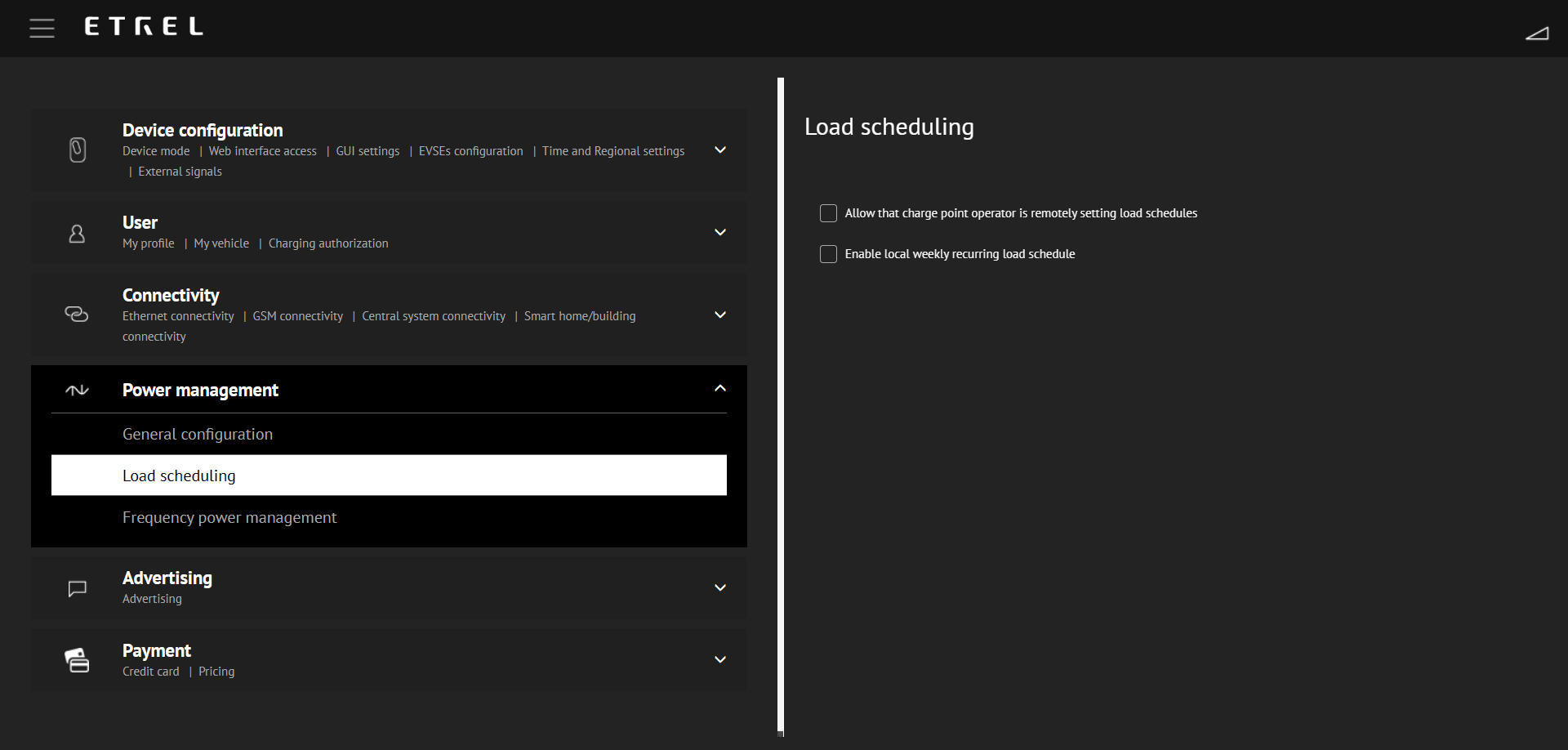

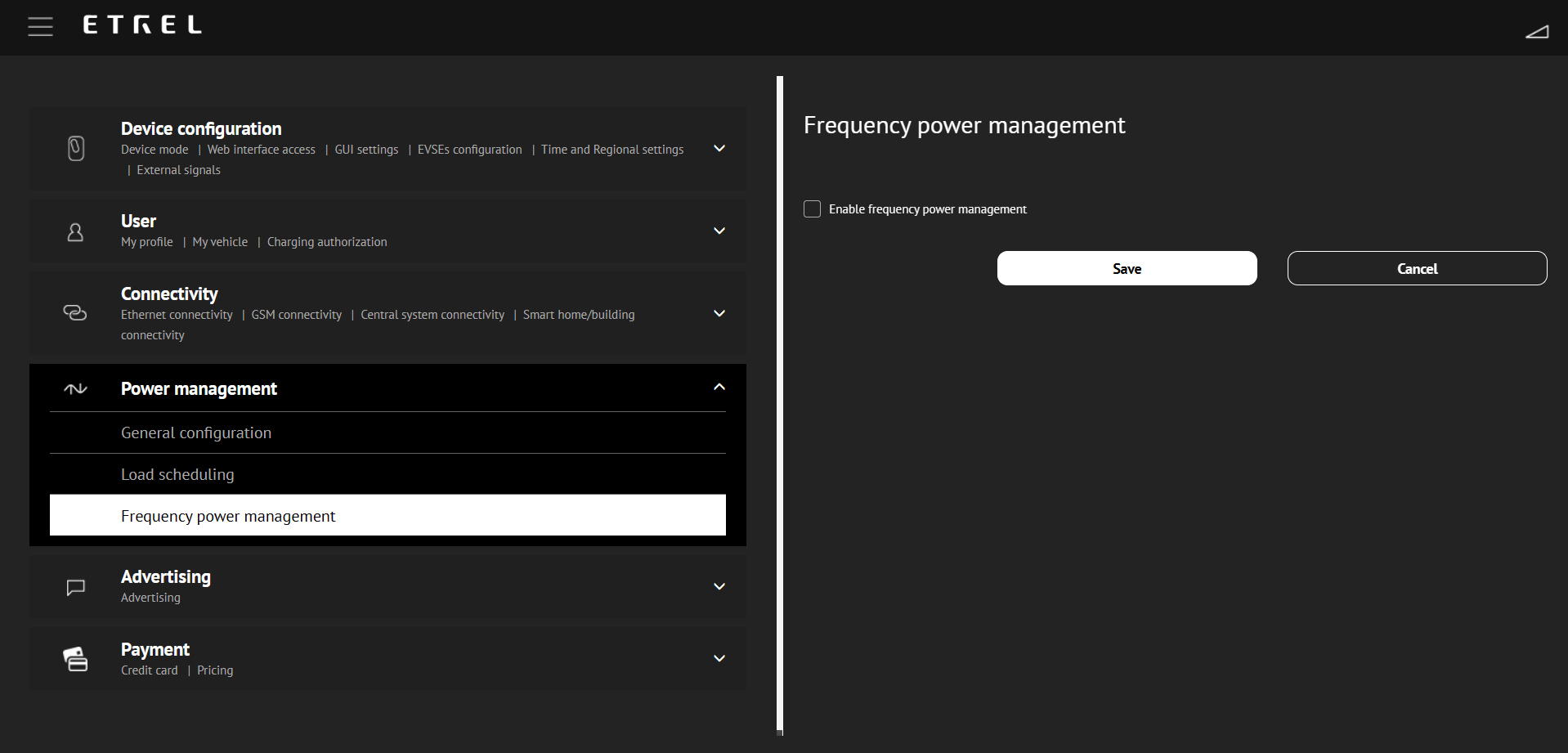

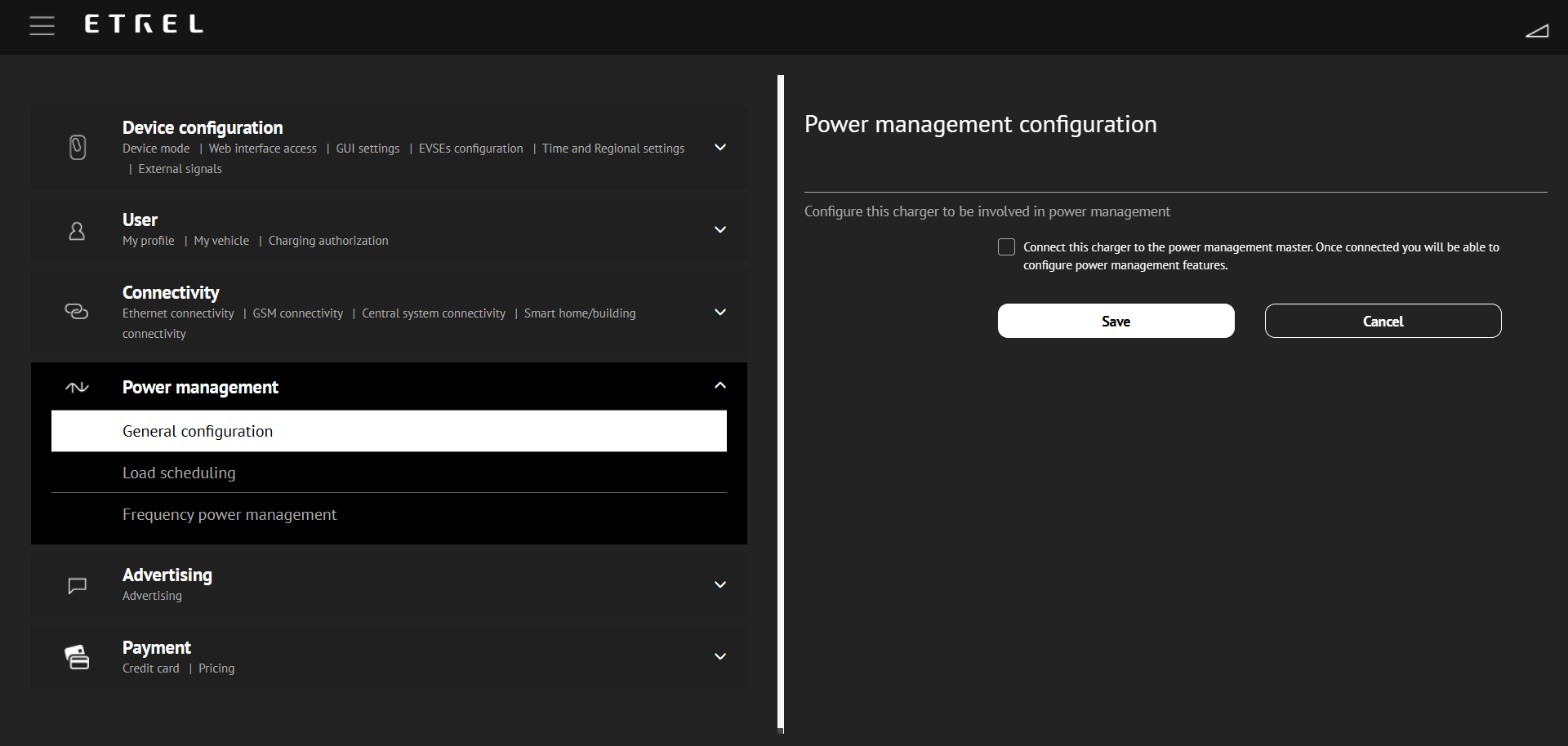

Ga elk menu in het vak Power Management af en zet de functies uit.
Nuttige bronnen
Charger User Manual: pdf
Charger Configuration Guide (detailed explanation of the web configuration tool): pdf
