Nodige accessoires
Buiten de FlexiObox (met bijgeleverde voeding en muurbeugel) en een P1 connectie, heb je voor de installatie van Alpha ESS omvormers in combinatie met FlexiO, heb je volgende accessoires nodig:
Compatibele omvormers
Deze modellen uit de SMILE-G3 familie zijn compatibel:
· SMILE-G3-B5
· SMILE-G3-S3.6
· SMILE-G3-S5
· SMILE-G3-S6
· SMILE-G3-S8
· SMILE-G3-T4
· SMILE-G3-T5
· SMILE-G3-T6
· SMILE-G3-T8
· SMILE-G3-T10
Bekabeling
-

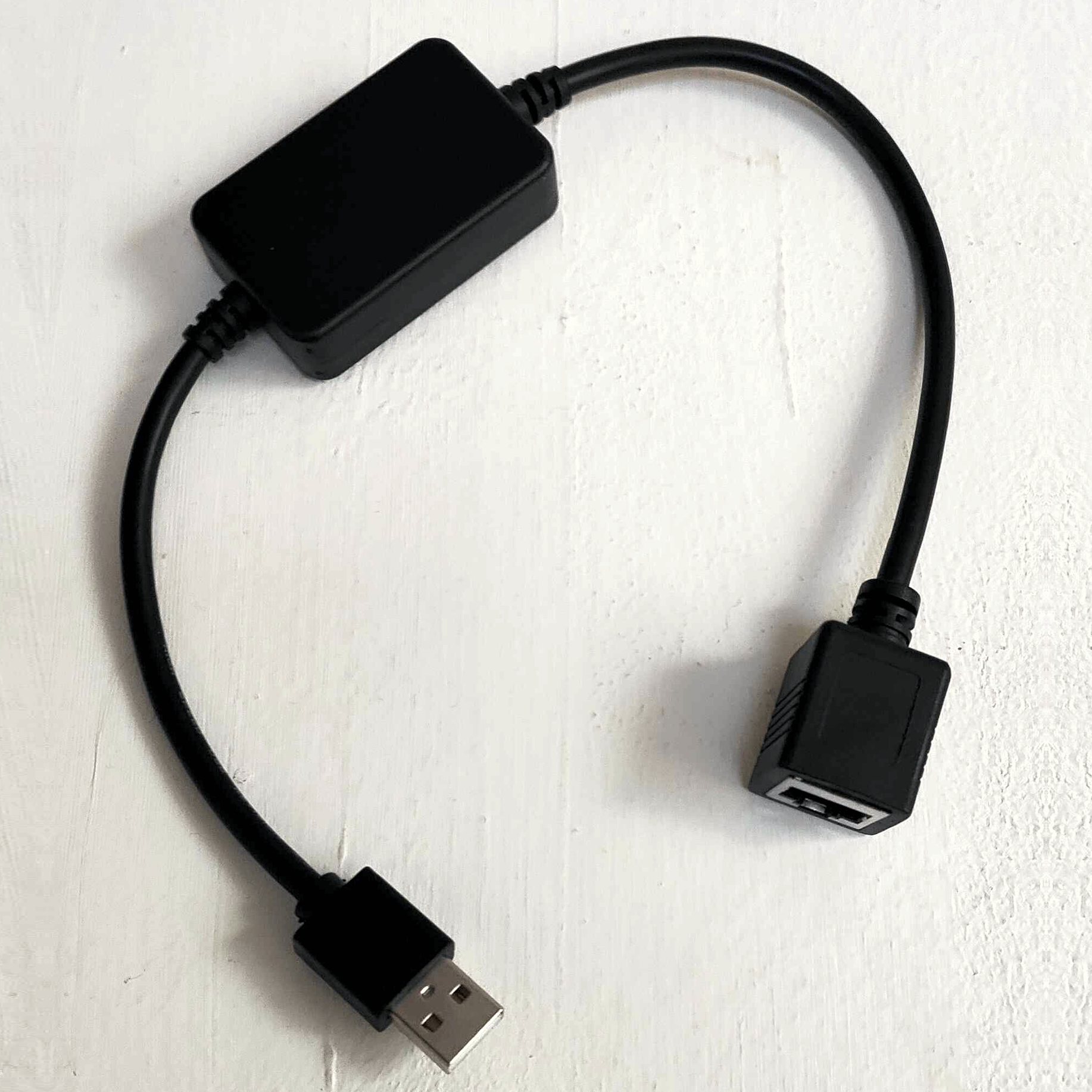

Steek de LMGS in een van de USB-poorten van de FlexiObox.
-
Sluit de LMA3 aan op de vrouwelijke RJ45-poort van de LMGS.
-

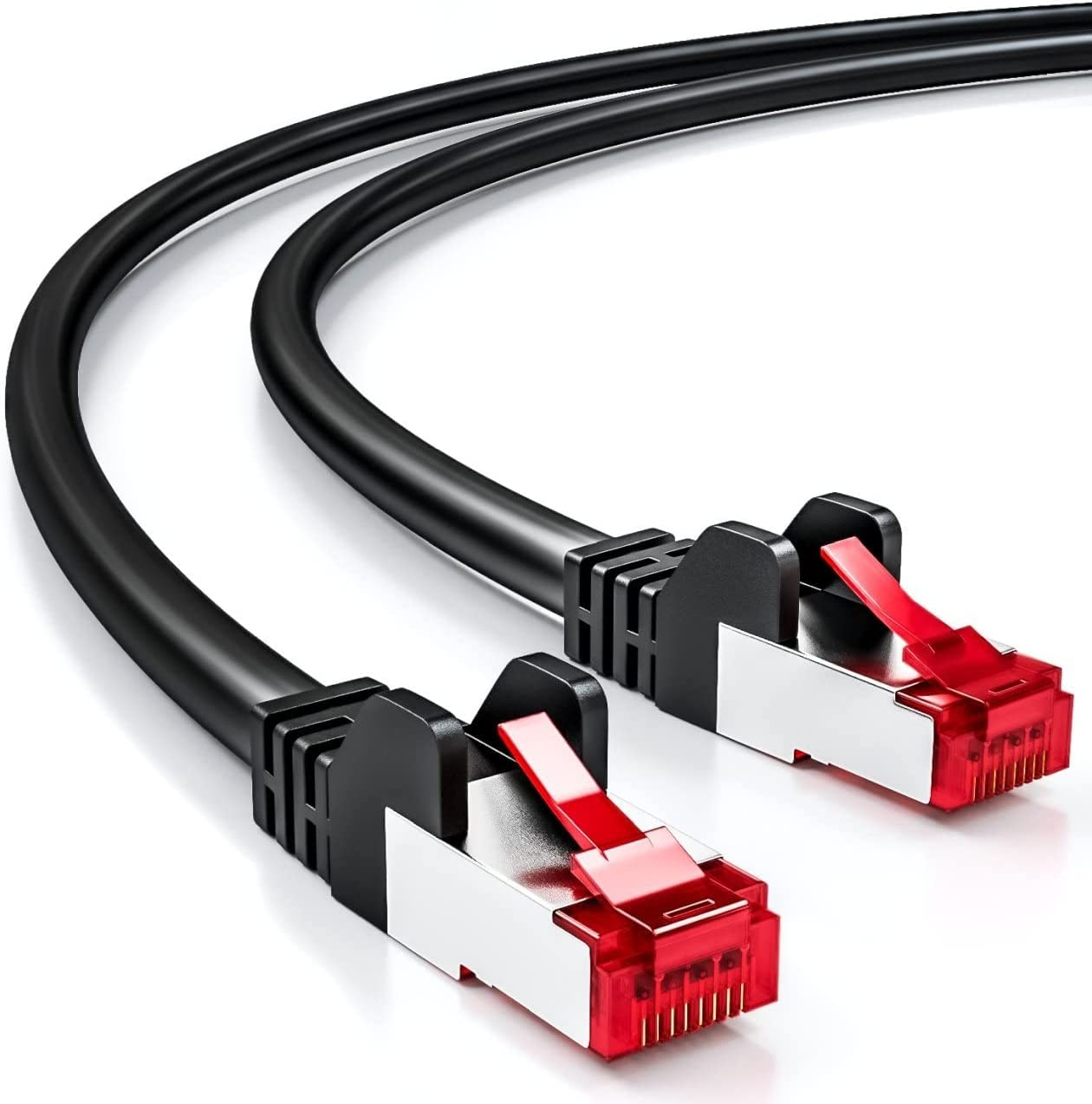

Sluit de S/FTP-kabel aan op de vrouwelijke RJ45-poort van de LMA3.
-

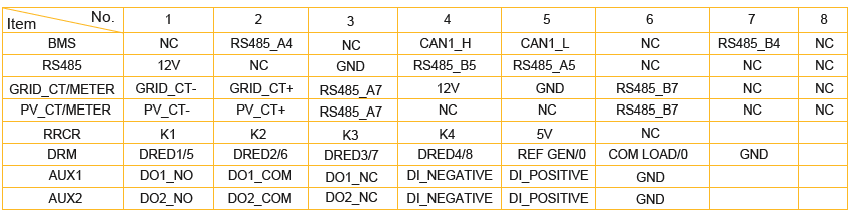

Steek de andere kant van de S/FTP-kabel in de RS485-poort van de Alpha ESS omvormer.

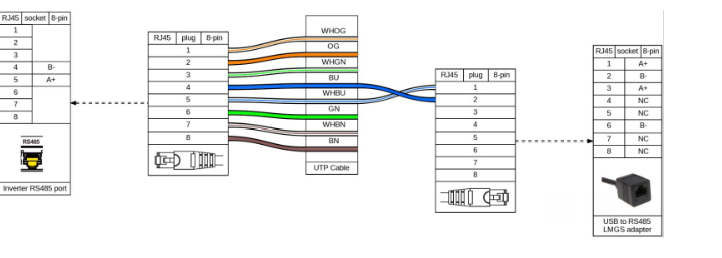

Alternatieve bekabeling zonder LMA3
Heb je geen LMA3, dan herbedraad je de S/FTP-kabel aan één kant:
-
blauw/wit naar PIN1
-
blauw naar PIN2
Die nieuwe connector plug je in de LMGS-kabel van LIFEPOWR.
Sunspec activeren
De omvormerfirmware bevat logica die het Sunspec-protocol automatisch activeert. Dat gebeurt bij de eerste software-upgrade van een niet-Sunspec-compatibele naar een Sunspec-compatibele versie. Er zijn ook remote commando's om Sunspec aan of uit te zetten. Zo verloopt het in de praktijk:
-
Zodra het toestel op het netwerk zit, kan de after-sales dienst van Alpha ESS het op afstand upgraden.
-
Contacteer die after-sales dienst tijdens de installatie, of geef het serienummer van het toestel vooraf door.
-
De after-sales medewerker configureert de upgrade-service dan vooraf.
-
Zodra de server het toestel online ziet, start de upgrade. Of dat tijdens of na de installatie gebeurt, hangt af van de situatie op de werf en van de urgentie.
De netwerkopstelling staat op de pagina Minimale netwerkvereisten. Welke firmwareversie je minimaal nodig hebt, staat op de pagina Firmwarelijst.
4. Merkdocumenten
EU Brochure for the SMILE-G3 with datasheets
Brochure_SMILE_G3_Series_EN_V2.3_AlphaESS_20082025_1f0cc9d5-5022-46ae-8d65-9d80f7e762da.pdf
SMILE-G3-S3.6/S5/B5
Datasheet_EU_SMILE-G3-S3.6_S5_B5_07092025_1.pdf
SMILE-G3-S6
Datasheet_SMILE-G3-S6_EU_V2.1_11102025.pdf
SMILE-G3-S8
Datasheet_SMILE-G3-S8_UK_V2.2_AlphaESS_Print_10022026.pdf
SMILE-G3-T4/T5/T6/T8/T10
Datasheet_EU_SMILE-G3-T4_T5_T6_T8_T10_07092025_1.pdf
Compatibele batterijen

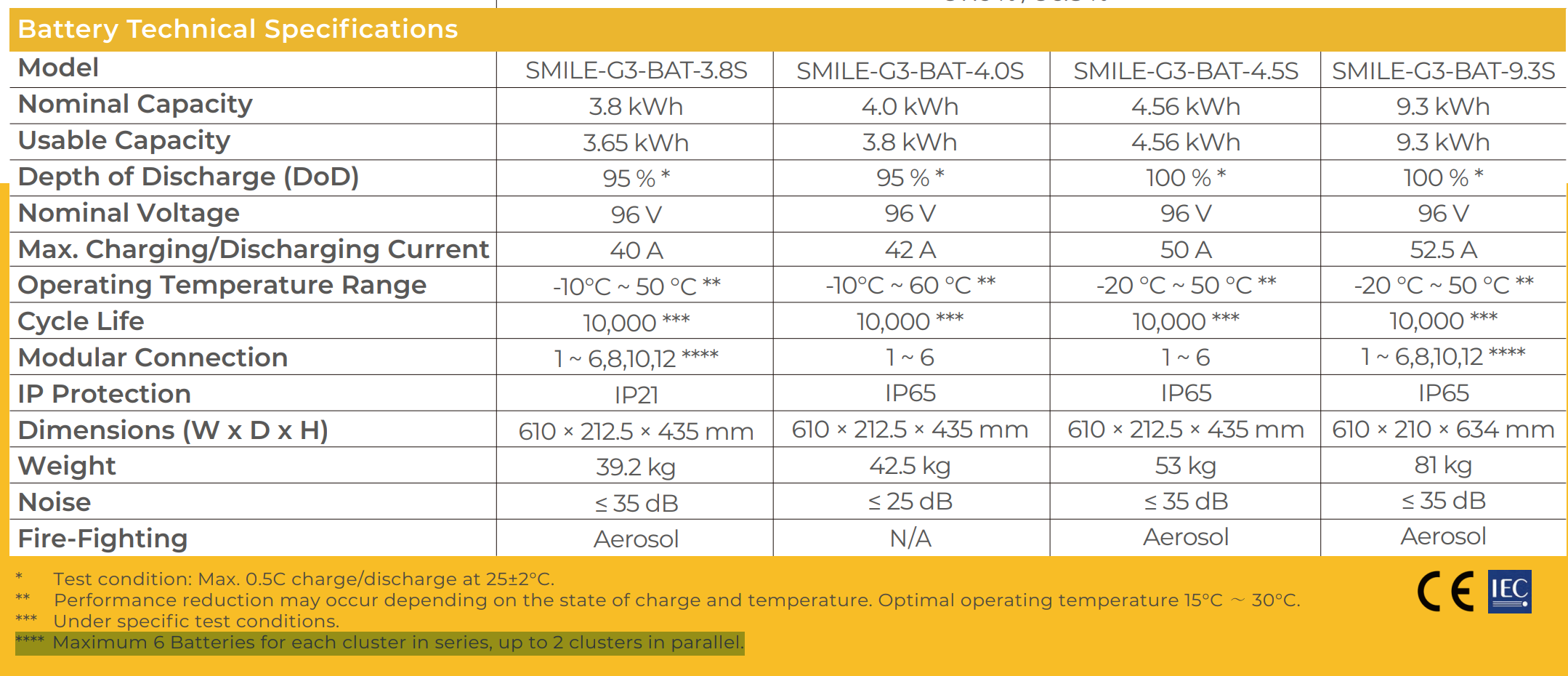

Batterijspecificaties
|
Parameter |
SMILE-G3-BAT-3.8S |
SMILE-G3-BAT-4.0S |
SMILE-G3-BAT-4.5S |
SMILE-G3-BAT-9.3S |
|
Aantal batterijpacks |
2 |
1 |
1 |
2 |
|
Cellen per batterijpack |
max 6 |
max 6 |
max 6 |
max 6 |
|
Celcapaciteit (Ah) |
39,58 |
41,67 |
47,50 |
96,88 |
|
Nominale celspanning (V) |
96 |
96 |
96 |
96 |
|
Maximale celspanning (V) |
108 |
108 |
106 |
106 |
|
Minimale celspanning (V) |
90 |
90 |
90 |
90 |
|
Maximale celstroom (A) |
40 |
42 |
50 |
52,5 |
