Growatt

Zo koppel je een Growatt-omvormer aan de FlexiObox. Eerst check je of de omvormer meekan, dan sluit je hem aan. Die check doe je best vóór je ter plaatse gaat.

Nodige Accessoires

Buiten de FlexiObox (met bijgeleverde voeding en muurbeugel) en een P1 connectie, heb je voor de installatie van Growatt omvormers in combinatie met FlexiO, heb je volgende accessoires nodig:

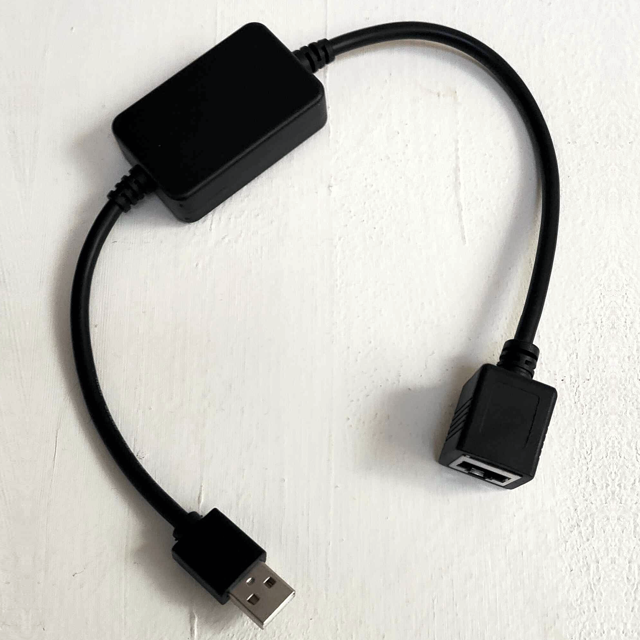

LMGS dongle


Compatibele modellen

Deze Growatt-families werken met FlexiO via het SunSpec-protocol:

  • MIN-XH

  • MOD-XH

  • MOD-HU

  • MID-XH

  • MID-HU

Compatibiliteit van de hardware

Niet elke Growatt-omvormer ondersteunt SunSpec. Dat hangt af van de firmwarelijn op het toestel. Je kijkt het na in Growatt OSS, vóór de installatie.

Doe deze check in OSS vóór je ter plaatse gaat. Zonder toegang tot OSS kan je de compatibiliteit niet afleiden uit het serienummer alleen.

Zoek het toestel in Growatt OSS op serienummer en kijk naar het veld Communication Version Number:

Communication Version Number

SunSpec-ondersteuning

ZBDC-xxxx

Ja. Update rechtstreeks naar ZBDC0016 of hoger.

ZBDB-xxxx, geproduceerd na mei–juni 2023

Ja. Migreer eerst naar ZBDC, update daarna naar ZBDC0016.

ZBDB-xxxx, geproduceerd vóór mei–juni 2023

Nee. Kleinere geheugenchip, een update kan niet.

Modbus-ondersteuning

TOU instellen in Growatt OSS

Zo zet je het in orde:

  1. Ga in Growatt OSS naar de instellingenpagina van de omvormer.

  1. Open de sectie TOU setting.

  1. Zet één TOU-tijdsperiode aan.

  1. Kies de modus Load First. Een andere modus kan ook.

  1. Stel een korte periode in, bijvoorbeeld 1 minuut (00:00–00:01). Een ander tijdstip kan ook.

  1. Zet de status van Disable op Enable.

  1. Sla de instelling op.

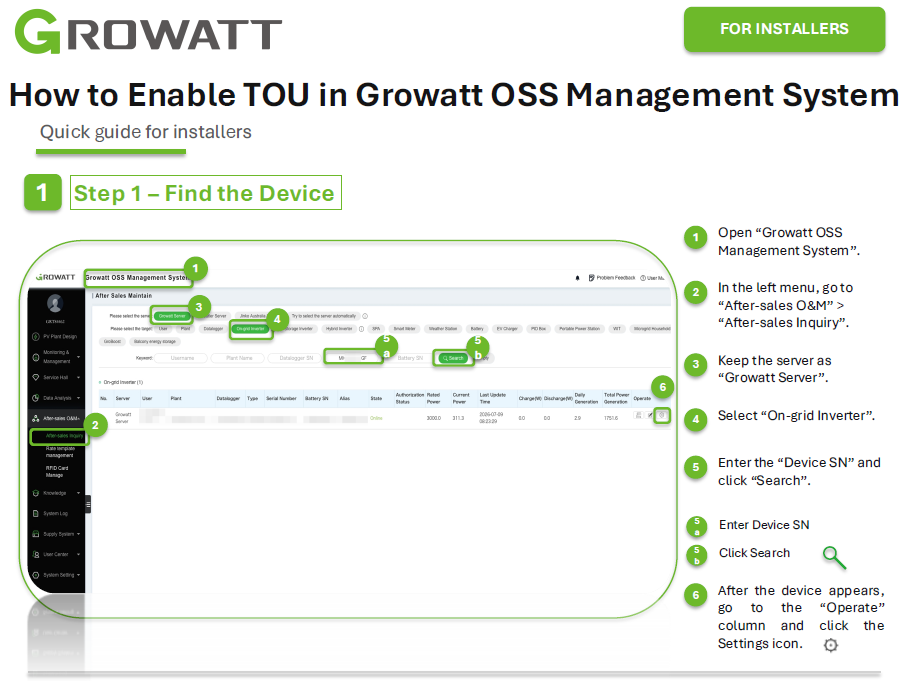

Stap 1 in Growatt OSS: de omvormer opzoeken (screenshot van Growatt, Engelstalig).

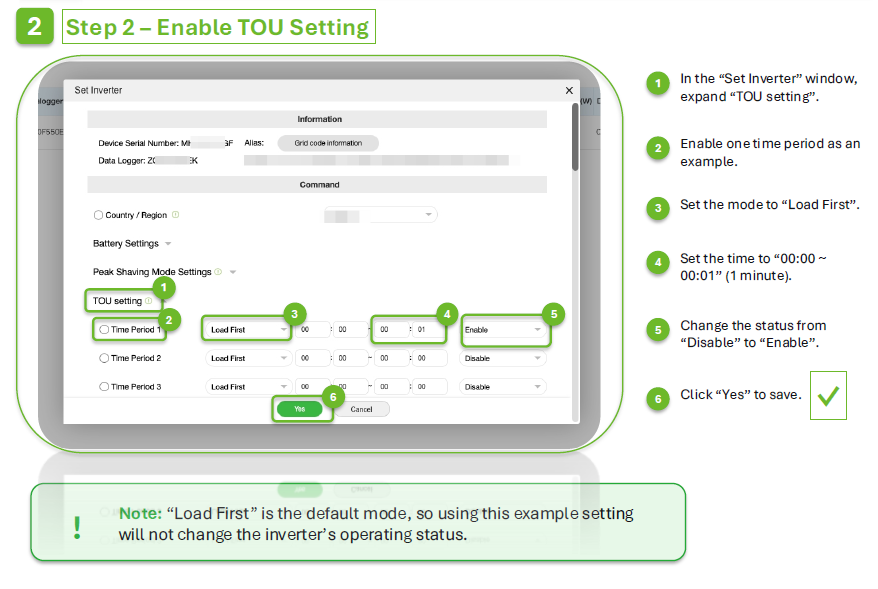

Stap 2 in Growatt OSS: TOU instellen (screenshot van Growatt, Engelstalig).

Goed om te weten: Load First is de standaardmodus. Met deze instelling verandert er dus niets aan hoe de omvormer werkt.


Modbus RTU

RTU via LMGS

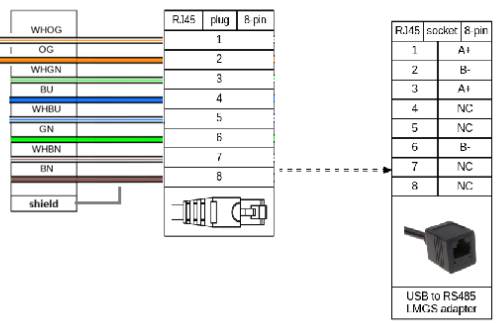

Voor de verbinding tussen de FlexiObox en de omvormer gebruik je een SFTP-kabel.

Schema: omvormer – SFTP – LMGS – FlexiObox

Knip langs 1 kant de RJ45-connector af. Voor de verbinding gebruik je één aderpaar, oranje en oranje/wit in de COM poort van de omvormer.

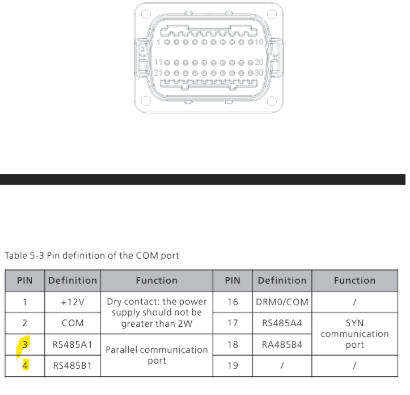

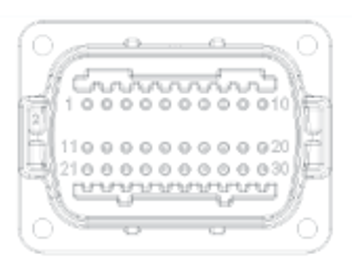

Omvormer COM Port:

  • Oranje/wit in poort 3

  • Oranje in poort 4




FlexiObox zijde:

De andere RJ45-connector van de SFTP-kabel gaat in de LMGS-adapter.

De USB-stekker steek je in een van de vier USB-poorten van de FlexiObox.




Omvormer


SFTP naar LMGS


Firmware-update nodig

SunSpec werkt vanaf firmware ZBDC0016 of hoger. Alleen toestellen met ZBDC-firmware kunnen naar die versie.

  • Is het een ZBDC-versie? Dan update je rechtstreeks naar ZBDC0016 of hoger.

  • Is het een ZBDB-versie? Dan telt de productiedatum:

  • Geproduceerd na mei–juni 2023: de omvormer heeft al de grotere geheugenchip. Je flasht eerst tussensoftware om naar ZBDC te migreren. Daarna update je verder.

  • Eerder geproduceerd: de kleinere geheugenchip kan niet naar ZBDC. SunSpec gaat dan niet aan.

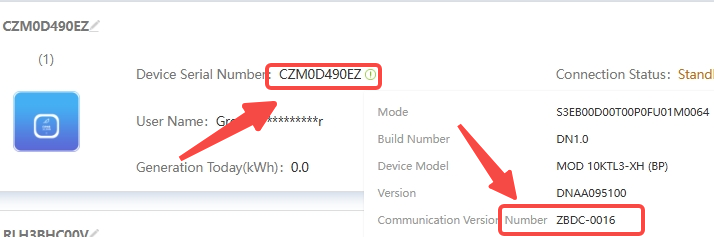

Meestal kan je dit vooraf nakijken met de serienummer-zoekfunctie (SN query) in OSS. Zo weet je vóór de installatie of de update mogelijk is. Hieronder zie je het versienummer dat je via het serienummer opvraagt.


Voorbeeld: CZM0F4F07L

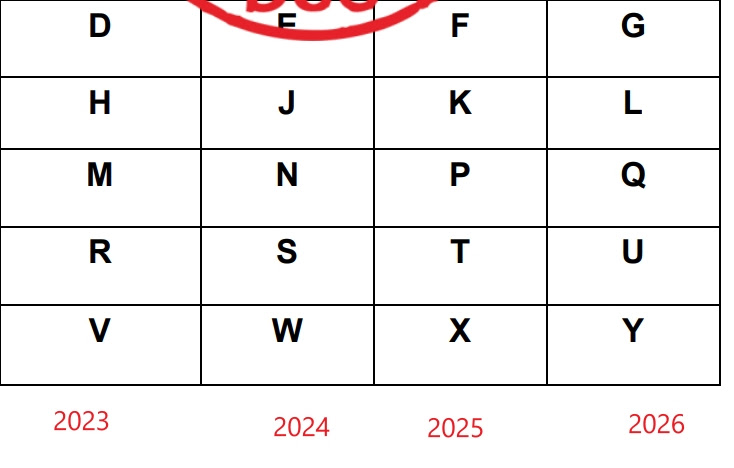

  • Het 5de teken is het jaar: CZM0F4F07L → 2025

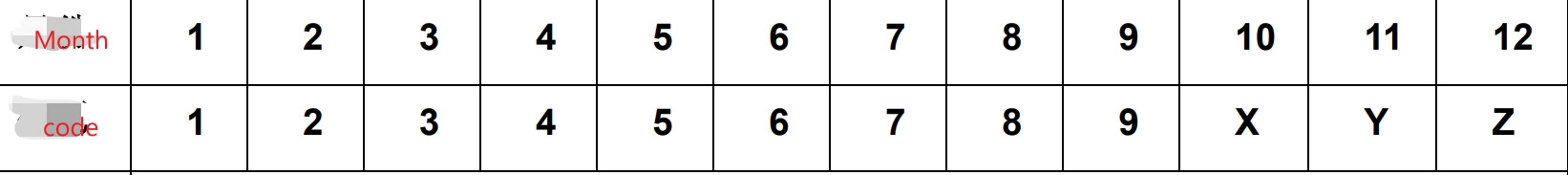

  • Het 6de teken is de maand: CZM0F4F07L → april



Documenten van Growatt

  • Growatt_OSS_TOU_Guide_EN.pdf: de Engelstalige handleiding van Growatt om TOU in te stellen in OSS.

Growatt_OSS_TOU_Guide_EN.pdf
