SigEnergy

Deze pagina beschrijft de koppeling tussen een Sigenergy omvormer en de FlexiObox. Ze geldt voor de Sigenergy SigStor EC SP en de SigStor EC TP.

Voor de installatie van SigEnergy via Modbus RTU heb je volgende twee onderdelen nodig (via modbus TCP heb je geen extra onderdelen nodig):

LMA2 connector
LMGS

Modbus-ondersteuning

Er zijn twee manieren om de omvormer aan de FlexiObox te koppelen.

  • Optie 1, ethernet: verbinden via het lokale ethernet- of wifinetwerk, dus Modbus TCP. (aanbevolen)

  • Optie 2, RS485: verbinden via de RS485-dongle van de FlexiObox, dus Modbus RTU.

Let op: Modbus-communicatie staat standaard uit. Je zet ze aan met de mySigen App, zie hoofdstuk 2.

Modbus aanzetten

  1. Installeer de app volgens de mySigen App Installer Manual.

  1. Zet de instelling Remote EMS Scheduling Enable aan, zoals beschreven in hoofdstuk 2.3.1.5 van die handleiding.

  1. Zet de instelling ModBus TCP Server Enable aan, zoals beschreven in hoofdstuk 2.4.1.4. Dat hoeft enkel wanneer je via Modbus TCP werkt.

Bekabeling

Optie 1: de FlexiObox via het lokale netwerk (aanbevolen)

Hoe je de omvormer met ethernet op het lokale netwerk zet, staat in de Installation Guide van de fabrikant.

Let op: De omvormer en de FlexiObox moeten in hetzelfde lokale netwerk zitten. De opstelling staat op de pagina Minimale netwerkvereisten.

Optie 2: de FlexiObox via RS485

  1. Trek het COM-klemmenblok van de omvormer los.

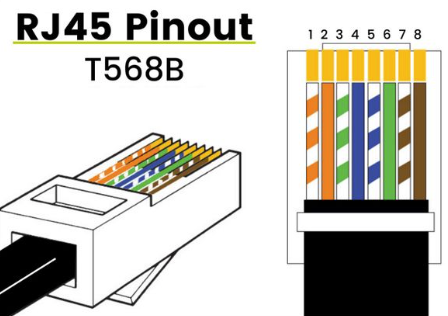

  2. Krimp een RJ45-connector op één uiteinde van een UTP-kabel van de juiste lengte, volgens de T568B-standaard:

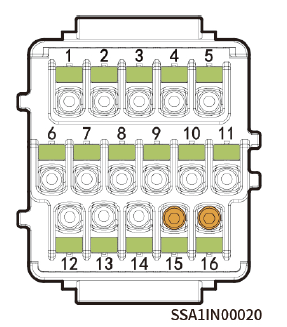

  3. Sluit aan de andere kant de blauwe draad aan op PIN15. De blauw/witte draad aan op PIN16.

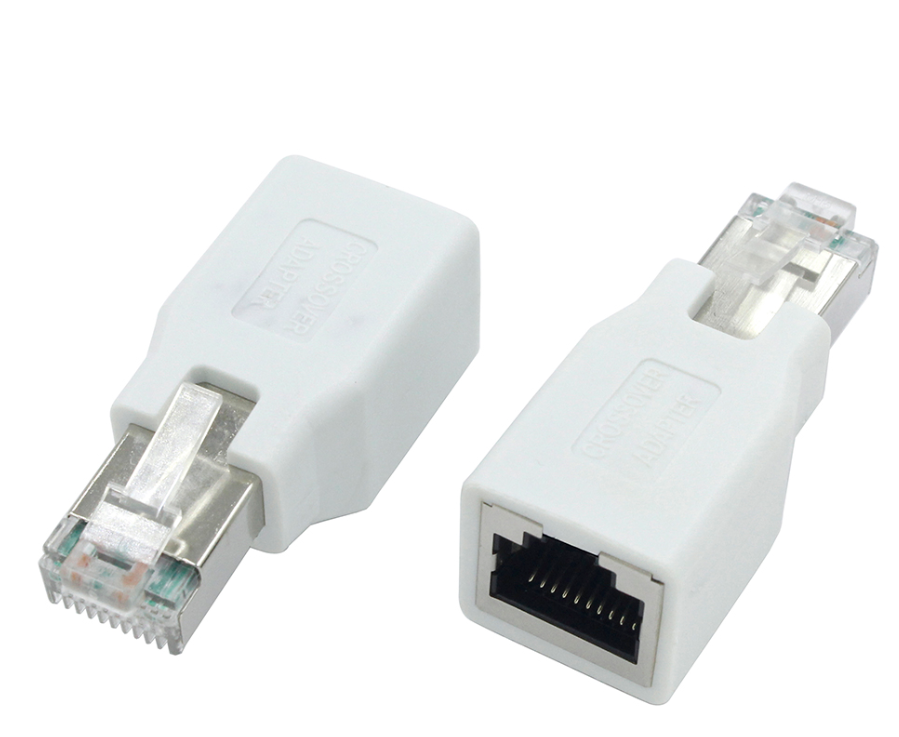

  1. Plug de RJ45-connector in de LMA2 adapter

  2. Plug de LMA2 adapter in de LMGS dongle

  3. Plug de USB zijde van de LMGS dongle in een vrije USB poort op de FlexiObox.
