M-Tec

Deze pagina beschrijft de koppeling tussen een M-Tec of Solinteg Integ-M omvormers en de FlexiObox. Modbus staat bij deze merken standaard aan, dus er is geen extra configuratie nodig.

Voor een standaard M-Tec omvormer combineer je twee onderdelen.

LMGS

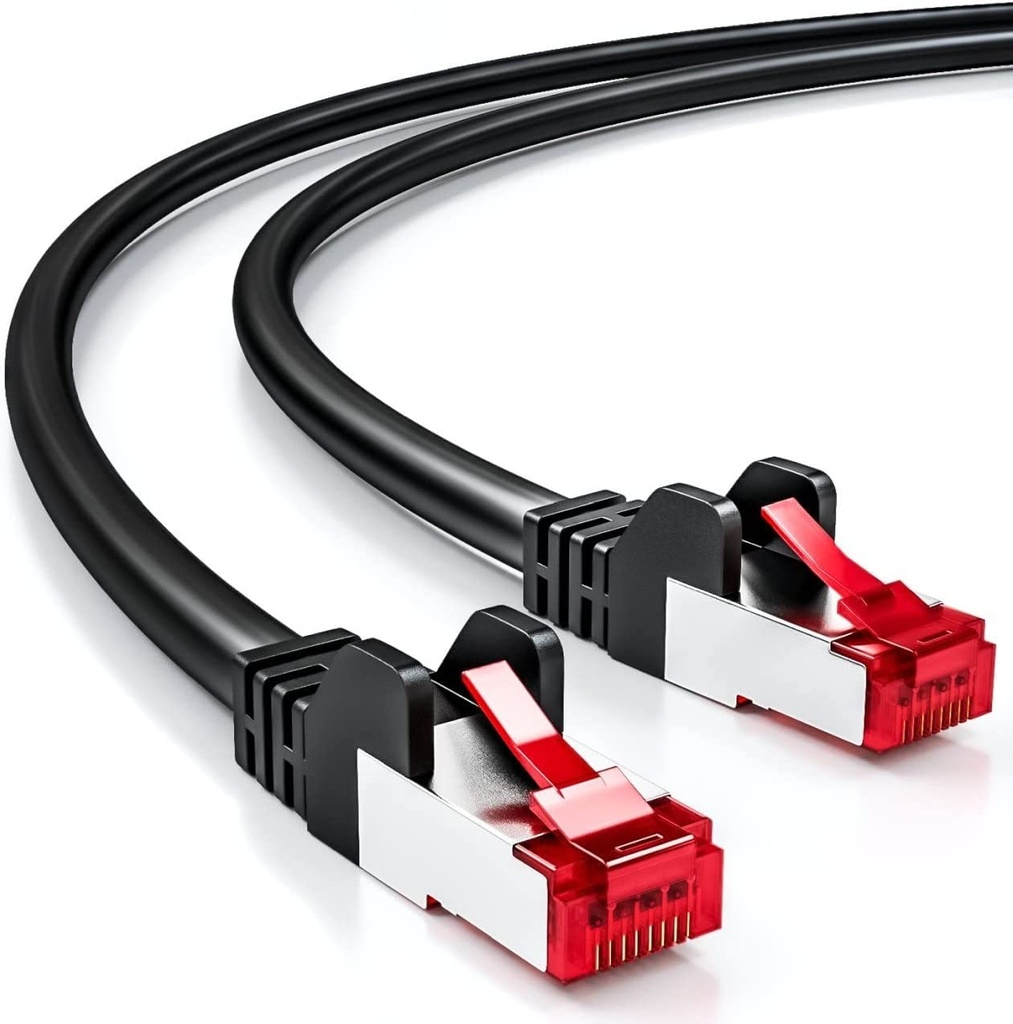

S-FTP%20patch%20cable%20%282m%29?unique=72284f9
S-FTP CAT6

Bekabeling

  1. Verbind met de omvormer met de Black Dongle (LMGS) samen met de S/FTP-kabel (LSF2).

  1. Strip de S/FTP- of UTP-kabel aan één zijde.

  2. Sluit de oranje/witte draad aan op PIN14 van de omvormer en de oranje draad op PIN13.

  3. Koppel de LMGS aan de S/FTP-kabel en steek het USB-uiteinde van de dongle in een vrije USB-poort van de FlexiObox.

Modbus aanzetten

Modbus staat standaard aan. Er is geen extra configuratie nodig.
