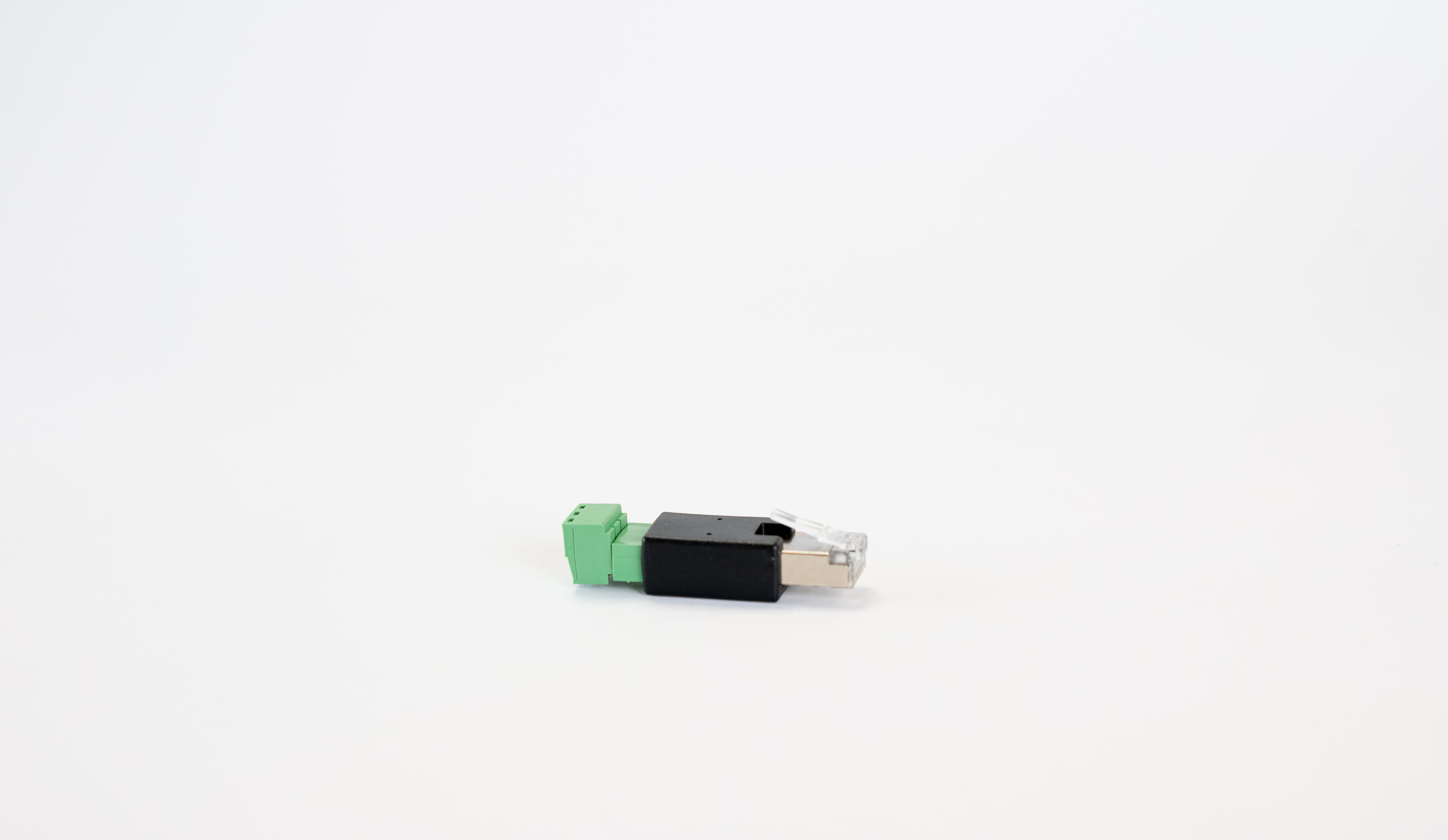

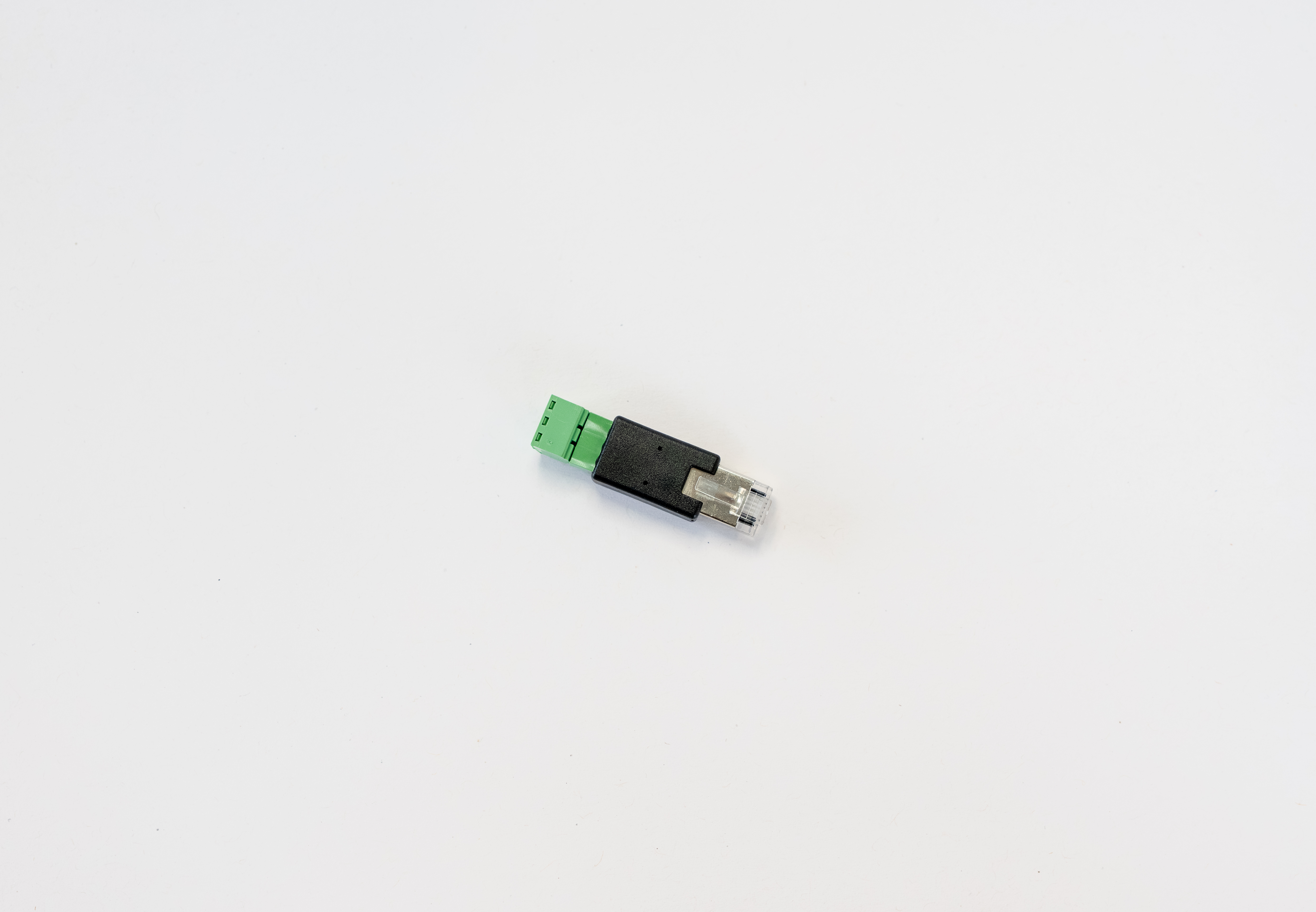

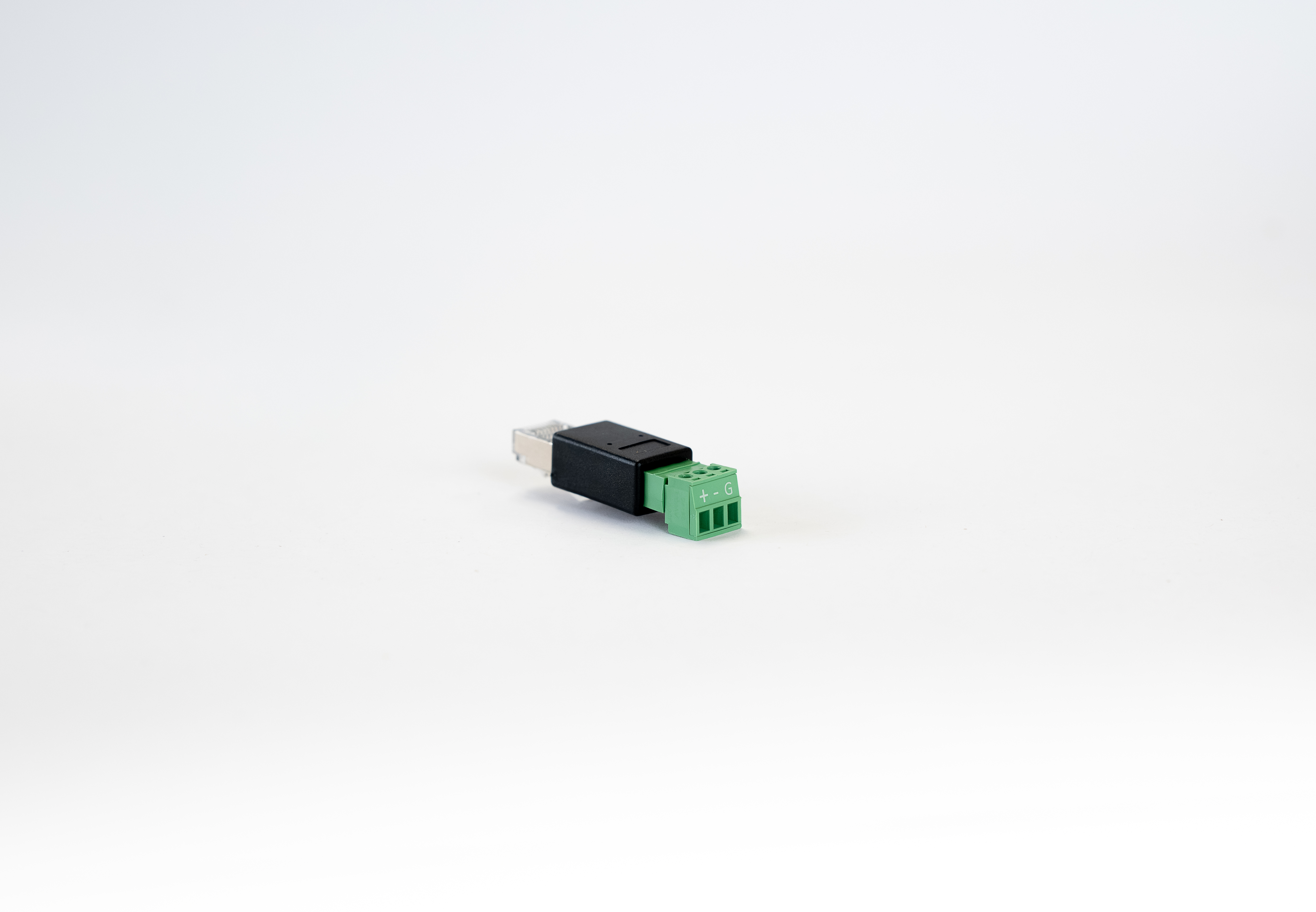

RJ45 mannelijke connector naar een klem met 3 schroeven. Gebruik LMA1 als je zelf een Modbus RTU-verbinding maakt naar een omvormer die niet in de lijst van LMA2 of LMA3 staat.
LMA1 werkt uitsluitend samen met LMGS, en wordt verkocht per pak van 20 stuks.
De pinbezetting, van bovenaf gezien:
|
Linkse schroef |
Middelste schroef |
Rechtse schroef |
|
Data (+) |
Data (-) |
GND (ground, shielding) |
Product Specificaties:
|
Specificatie |
Waarde |
|
Artikelnummer |
LMA1 |
|
Kleur |
Zwart/groen |
|
Gewicht |
20 gram |
|
Kabellengte |
n/a |
|
Connector 1 |
RJ45 (male) |
|
Connector 2 |
3-screw terminal |
|
GTIN-13 ref |
5430004172222 |
Montage instructies:
-
Trek het 3-schroefsdeel los van de LMA1.
-
Zet Data (+) op de linkse schroef en Data (-) op de middelste.
-
Heeft de kabel naar de omvormer een afscherming, en dat is aan te raden, zet die dan op de rechtse GND-schroef.
-
Klik het schroefdeel terug in de LMA1.
-
Steek de bedrade LMA1 in de LMGS-kabel en de USB-A zijde in de FlexiObox.
De aansluiting is dan als volgt: FlexiObox via USB -> LMGS -> RJ45 naar LMA1 -> via schroeven en je eigen kabel naar de omvormer.
Tip: werk het schroefdeel en het ontmantelde kabeleinde af met een krimpkous.
