Smartlogger 3000

De FlexiObox stuurt zijn commando's naar de Huawei SmartLogger 3000 via Modbus TCP. Kies je de Huawei SmartLogger3000 in de instellingen van de FlexiObox, dan gaat die zelf op het netwerk zoeken naar het WAN-IP-adres van de SmartLogger 3000. Die zoekactie lukt enkel wanneer beide toestellen in hetzelfde subnet zitten en Modbus TCP op de SmartLogger aan staat.


Voorwaarden

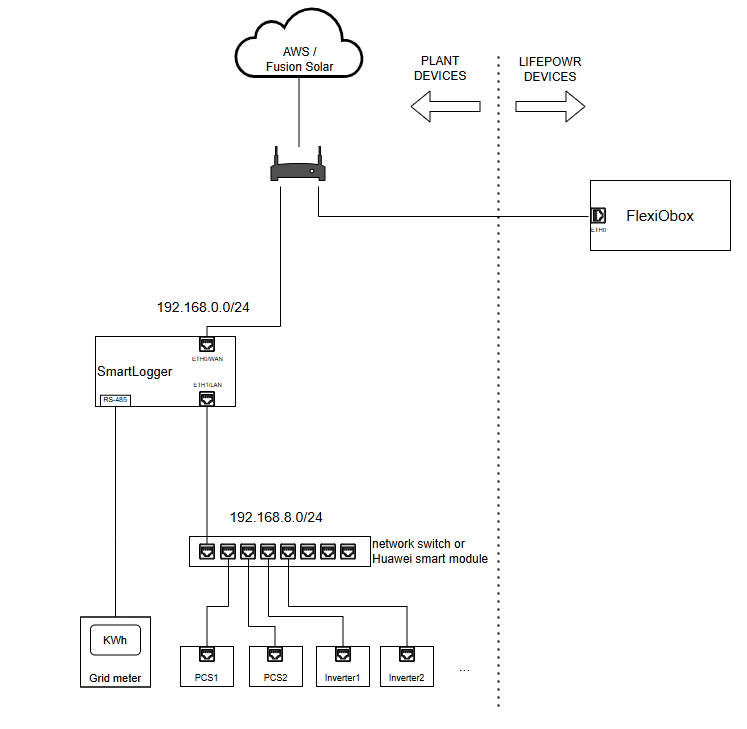

  • De FlexiObox en de SmartLogger 3000 zitten in hetzelfde subnet. Zie de pagina Minimale netwerkvereisten.

  • Modbus TCP staat aan op de SmartLogger 3000, zie 2.2.

  • De firmwareversie van de SmartLogger 3000 is minstens V300R023C10SPC551.

  • De naam van de netmeter begint met Meter. Hangen er meerdere meters aan, dan moet die naam GridMeter worden.

  • De naam van de PCS begint met PCS.

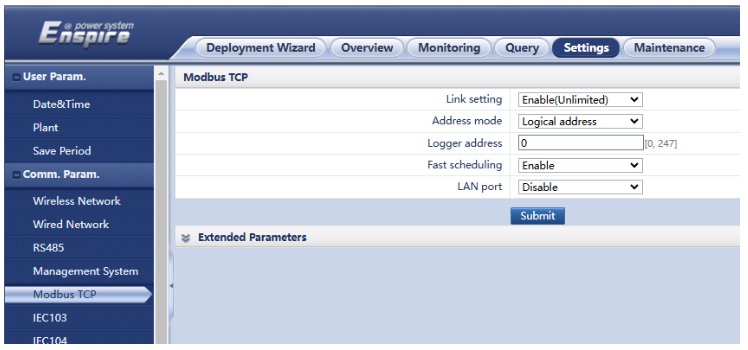

Modbus TCP aanzetten

Ga naar Settings >> Comm. Param. >> Modbus-TCP en zet:

  • Link setting: Enable(Unlimited)

  • Address mode: Logical address

  • Logger address: 0

  • Fast scheduling: Enable

  • LAN port: Disable

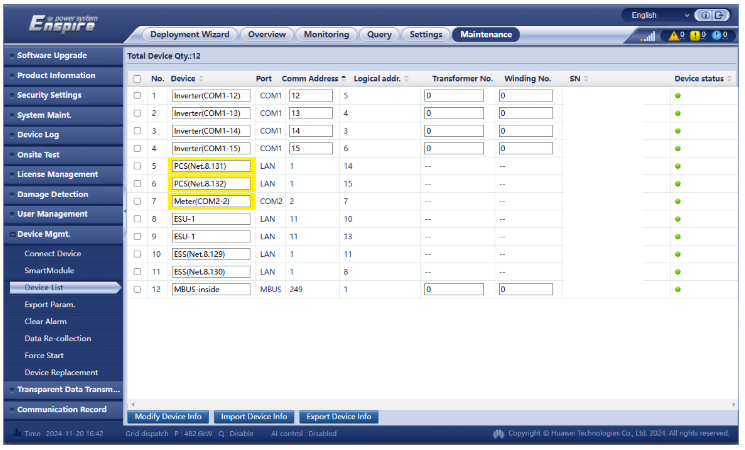

Toestelinstellingen van de SmartLogger3000

Ga naar Maintenance >> Device Mgmt. >> Device List en controleer:

  • de naam van de netmeter begint met Meter. Bij meerdere meters wordt dat GridMeter

  • de naam van de PCS begint met PCS

  • Pas de namen aan waar nodig en klik op Modify Device Info om te bewaren.

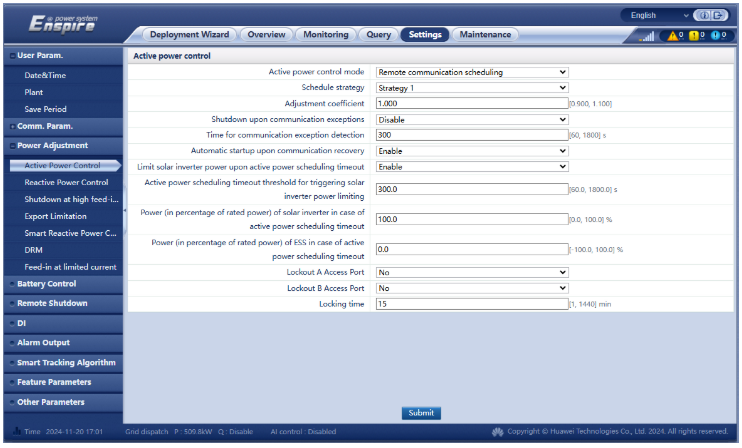

Instellingen voor actief vermogen

Ga naar Settings >> Power Adjustment >> Active Power Control en zet:

  • Active power control mode: Remote communication scheduling

  • Schedule strategy: Strategy 1

  • Shutdown upon communication exceptions: Disable

  • Time for communication exception detection: 300

  • Automatic startup upon communication recovery: Enable

  • Limit solar inverter power upon active power scheduling timeout: Enable

  • Active power scheduling timeout threshold for triggering solar inverter power limiting: 300s

  • Power (in percentage of rated power) of solar inverter in case of active power scheduling timeout: 100%, af te stemmen op eventuele injectielimieten

  • Power (in percentage of rated power) of ESS in case of active power scheduling timeout: 0%

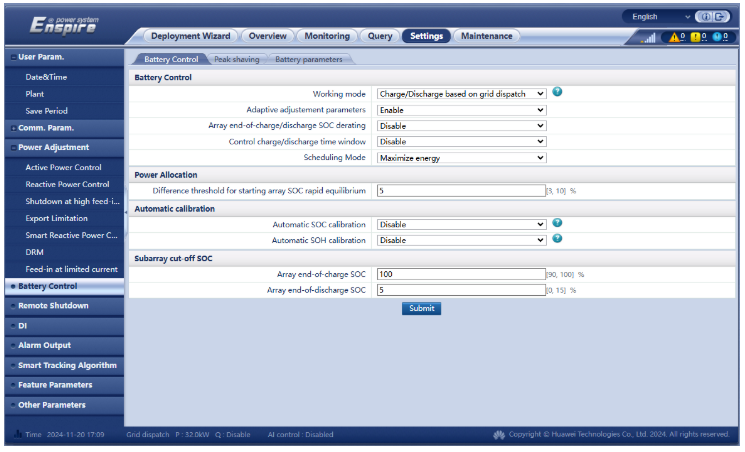

Instellingen voor batterijregeling

Ga naar Settings >> Battery Control en zet:

  • Working mode: Charge/Discharge based on grid dispatch

  • Automatic SOC calibration: Disable



Merkdocumenten

Grid-tied ESS Networking voor SmartLogger: https://support.huawei.com/enterprise/en/doc/EDOC1100167258/6f202a37/grid-tied-ess-networking?idPath=258788303|258788489|258789981|21102413|23448309
