Sunny Boy Storage

Modbus-ondersteuning

De Sunny Boy Storage (3-6K) en Sunny Tripower Smart Energy (5-10K) ondersteunen Modbus TCP. In beide gevallen staat de Modbus-verbinding standaard uit. Je zet ze aan in de gebruikersinterface van de omvormer.

Netwerkkabels aansluiten

Deze procedure geldt voor de Sunny Boy Storage en de Sunny Tripower 5-10K SE.

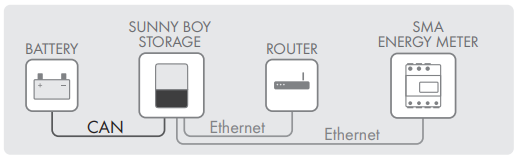

Vereenvoudigd aansluitschema


De kabels aansluiten

Steek de Shielded UTP CAT6 van elke kabel in een van de netwerksokkels van de communicatiemodule.

Let op: De omvormer en de FlexiObox moeten in hetzelfde subnet zitten. Zie de pagina Minimale netwerkvereisten.


Modbus activeren

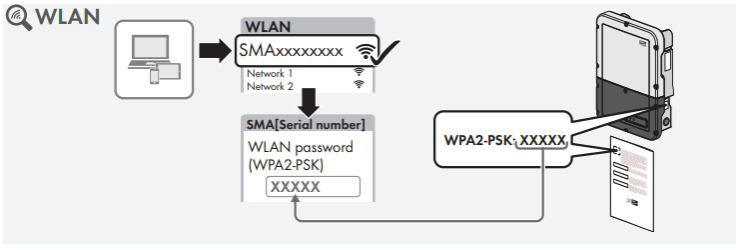

Verbinden met de gebruikersinterface

  1. Zoek met je toestel naar wifinetwerken.

  2. Kies in de lijst de SSID van het product, SMA[serienummer].

  3. Geef het wifipaswoord van dat toestel in. Je vindt het als WPA2-PSK op het typeplaatje van het product of achteraan op de meegeleverde handleiding.

  4. Open de webbrowser van je toestel en tik https://smalogin.net in de adresbalk.

  5. Blijft de aanmeldpagina weg, tik dan het IP-adres 192.168.12.3 in de adresbalk.


Modbus vrijgeven

  1. Maak verbinding met de gebruikersinterface, zie vorig hoofdstuk.

  2. Kies je taal in de keuzelijst Language.

  3. Kies in de keuzelijst User group de optie Installer.

  4. Geef het paswoord in het veld Password.

  5. Kies Login.


  1. Open het tabblad Device Parameters

  2. Kies [Edit parameters].

  3. Kies de parametergroep External Communication.

  4. Zet in de groep Modbus > TCP Server de keuzelijst Activated op Yes en vul in het veld Port de waarde 502 in. Dat is ook de standaardwaarde.

  5. Kies [Save all].

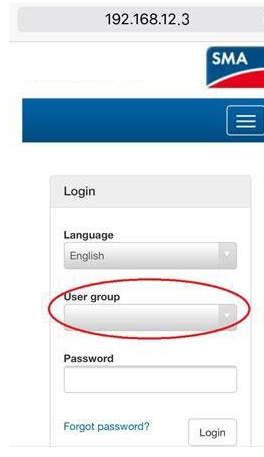

[Afbeelding: het aanmeldvenster met de keuzelijst User group]
