Niet compatibele types
-
Solis S6-EH3P-LV
-
Solis S6-EA1P
-
Solis S6-EA3P
Let op: Er circuleren Solis omvormers met een RAI-typeplaatje die in werkelijkheid het S6-EA1 model zijn. Kijk dat na bij aankoop wanneer je de klant een FlexiO-configuratie hebt voorgesteld. Het juiste model zie je altijd via de IO diagnostics. Zorg dat dat overeenkomt met het typeplaatje op de omvormer, zo vermijd je discussie met de eindklant.
Compatibele types
-
Solis S6-EH1P
-
Solis S6-EH3P
-
Solis S6-EH1P(3-10)K-L-PLUS
Solis S6 met twee communicatiepoorten (COM1 en COM2)
COM1 (aanbevolen)
Via deze poort hang je de Solis omvormer met Modbus RTU aan de FlexiObox. Kies deze verbinding waar het kan: ze is stabieler en betrouwbaarder.

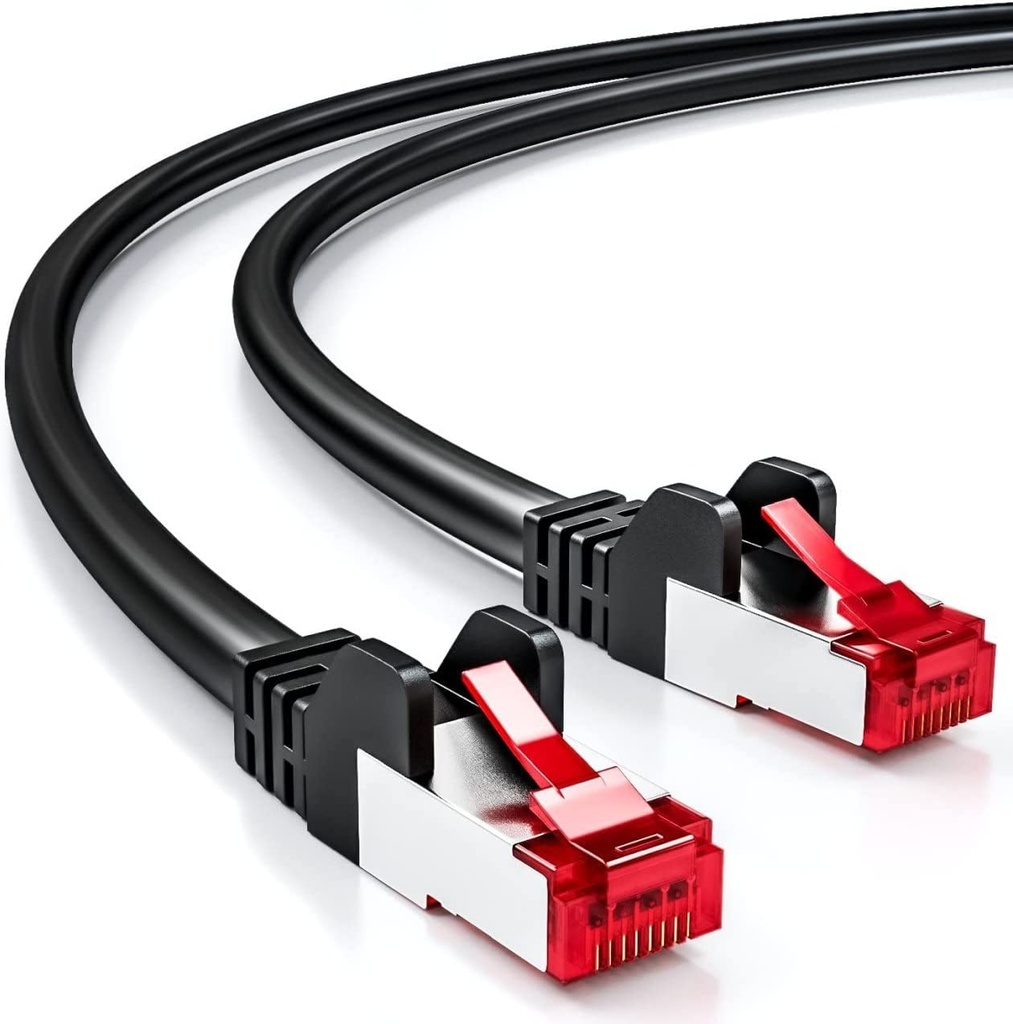

De verbinding loopt via een aangepaste seriële kabel (S/FTP) en een LMGS-adapter.

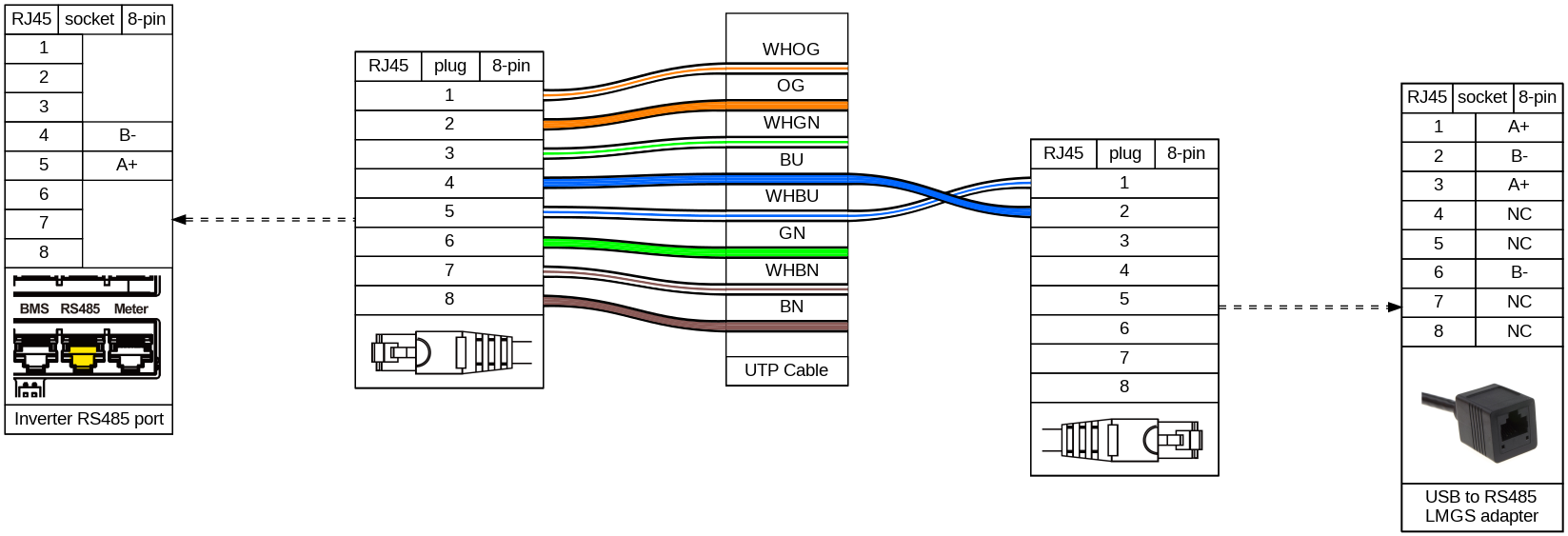

S6-EH3P (5-10)K en S6-EH3P (30-50)K:
Strip één zijde van de S/FTP-kabel en krimp een nieuwe RJ45-connector waarin je enkel blauw/wit op PIN1 en blauw op PIN2 zet.

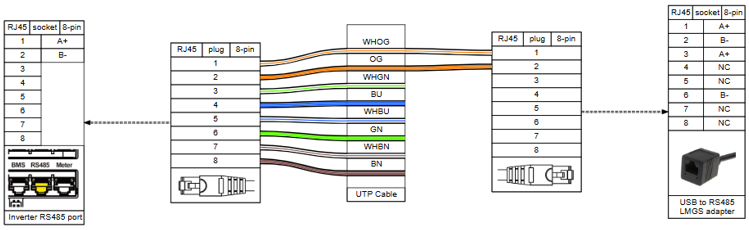

S6-EH3P (12-20)K:
Strip één zijde van de S/FTP-kabel en krimp een nieuwe RJ45-connector waarin je enkel oranje/wit op PIN1 en oranje op PIN2 zet.
Aansluiten op omvormer en FlexiObox:
-
Steek de standaardzijde van de S/FTP-kabel, met de acht draden, in de RS485-poort van de omvormer.
-
Steek de aangepaste RJ45-connector, met de twee draden, in de LMGS-adapter.
-
Steek de USB-zijde van de LMGS-adapter in een van de vier USB-poorten van de FlexiObox.
COM2 met de Solis Datalogger S2 WL ST
De datalogger dient hier vooral voor Solis Cloud. Loopt er iets mis met de RTU-verbinding op COM1, dan kan FlexiO overschakelen naar COM2 en de datalogger gebruiken.
-
Hang de datalogger bij voorkeur met een UTP-kabel aan het internet. Wifi kan, maar geeft een minder stabiele verbinding
-
De datalogger stuurt zijn data naar SolisCloud en FlexiO samen.
-
Werk de datalogger bij naar firmware 100.121.CF, aan te vragen bij de support van Solis.
