X1/X3 Hybrid G4

Modbus-ondersteuning

Er zijn twee manieren om de omvormer aan de FlexiObox te hangen. Via Modbus TCP of Modbus RTU.

Werk je via RTU, dan heb je volgende twee onderdelen nodig:

Black Dongle [LMGS]

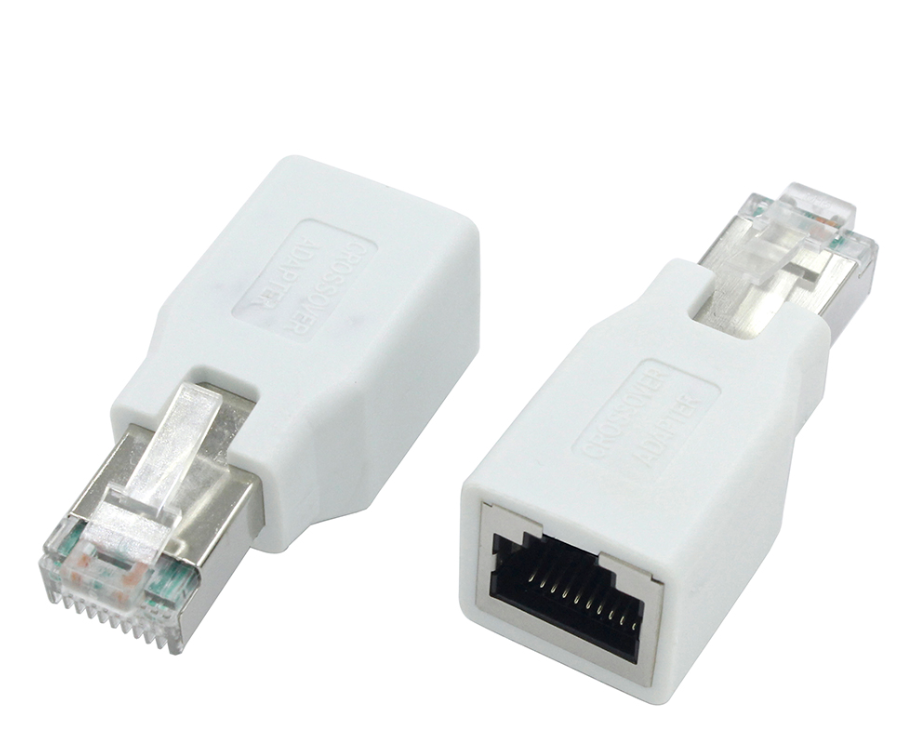

Solax adapter [LMA2]


Optie 1: Modbus RTU via RS485 (aanbevolen)

Je verbindt met de Black Dongle (LMGS) samen met de SolaX-adapter (LMA2). Tussen de LMA2-adapter en de SolaX omvormer leg je een S/FTP-kabel (Shielded UTP Cat6)

De X1 Hybrid G4 ondersteunt Modbus RTU via de RJ45 COM-poort van de omvormer. De Modbus-verbinding staat standaard uit en moet in de gebruikersinterface van de omvormer aangezet worden.

  1. Zet de omvormer uit.

  1. Plug de RJ45-connector van de ethernetkabel in de COM-poort van de omvormer.


  1. Plug de RJ45-connector aan de andere kant in de vrouwelijke connector van de SolaX-adapter LMA2.

  1. Plug de mannelijke connector van de LMA2 in de vrouwelijke connector van de Black Dongle LMGS.

  1. Steek het USB-uiteinde in de FlexiObox. Je mag kiezen welke van de vier USB-poorten je gebruikt: twee zwarte USB 2.0 en twee blauwe USB 3.0.

  1. Zet de omvormer aan.

  1. Zet Modbus aan in het displaymenu van de omvormer. Ga naar Settings >> Manufacturing settings >> Com port select en kies Modbus.

Settings >> Manufacturing settings >> Com port select

  1. Zodra de verbinding staat, vindt de FlexiObox de omvormer.


Optie 2: Modbus TCP via ethernet.

  1. Je verbindt via het lokale ethernet- of wifinetwerk.

  2. Sluit de Pocket Wi-Fi of de Pocket LAN dongle aan op de omvormer.

  3. Volg de handleiding van de fabrikant om die dongle in hetzelfde netwerksubnet als de FlexiObox te krijgen.

  4. Staat die verbinding, dan hoeft er niets meer geconfigureerd te worden voor Modbus. FlexiO vindt de omvormer automatisch.
