M2HS 3-6 kW (Beta)

Deze omvormer zit voorlopig in bèta. Voor een M2HS combineer je twee onderdelen.

LMGS
S-FTP%20patch%20cable%20%282m%29?unique=72284f9

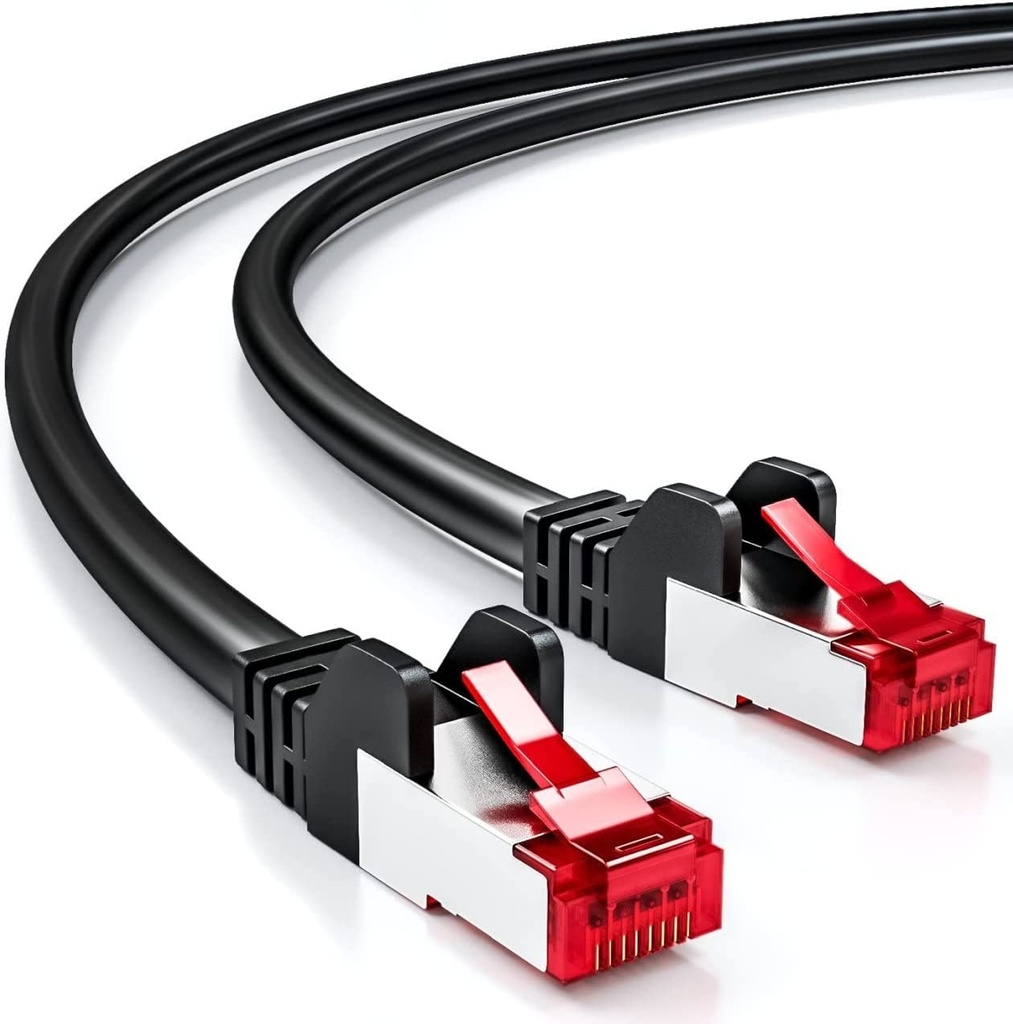

S/FTP CAT6

Bekabeling

  1. Verbind met de omvormer met de Black Dongle (LMGS) samen met de S/FTP-kabel (LSF2).

  2. Strip de S/FTP- of UTP-kabel aan één zijde.

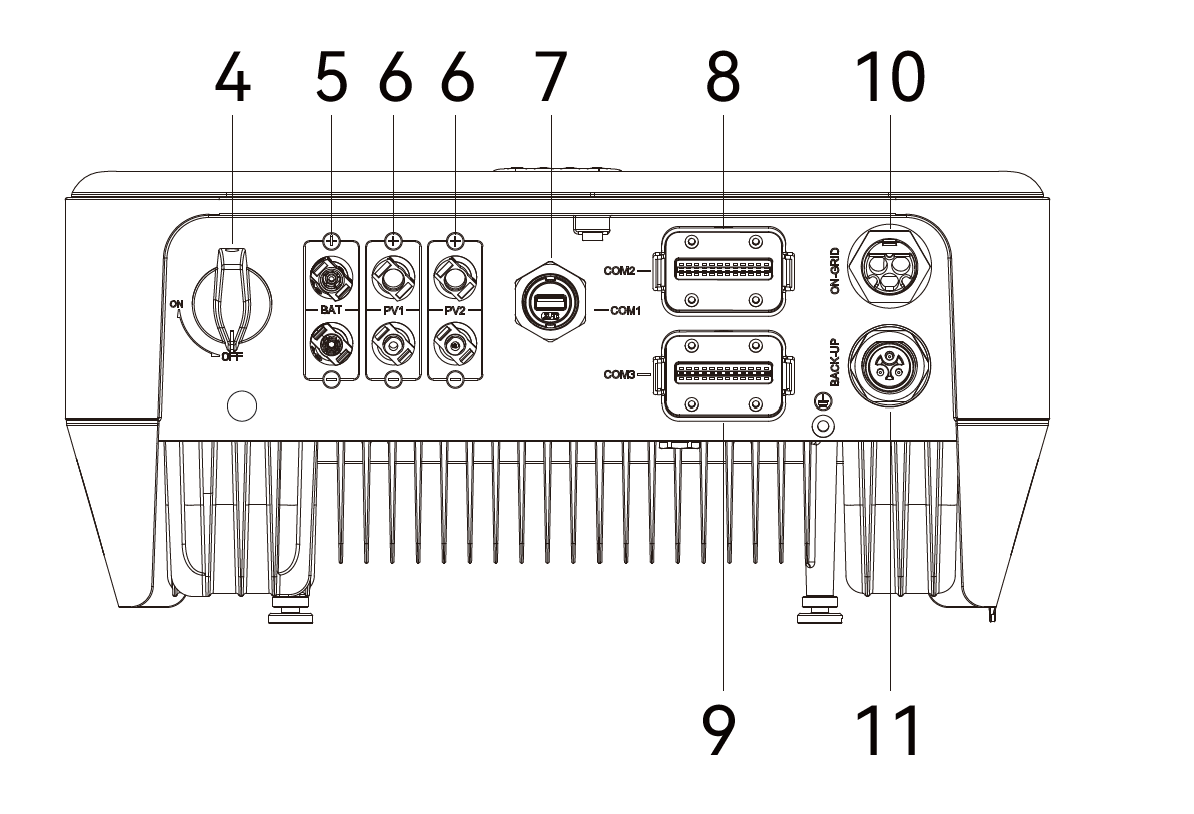

  3. Sluit deze aan op COM2 van de omvormer

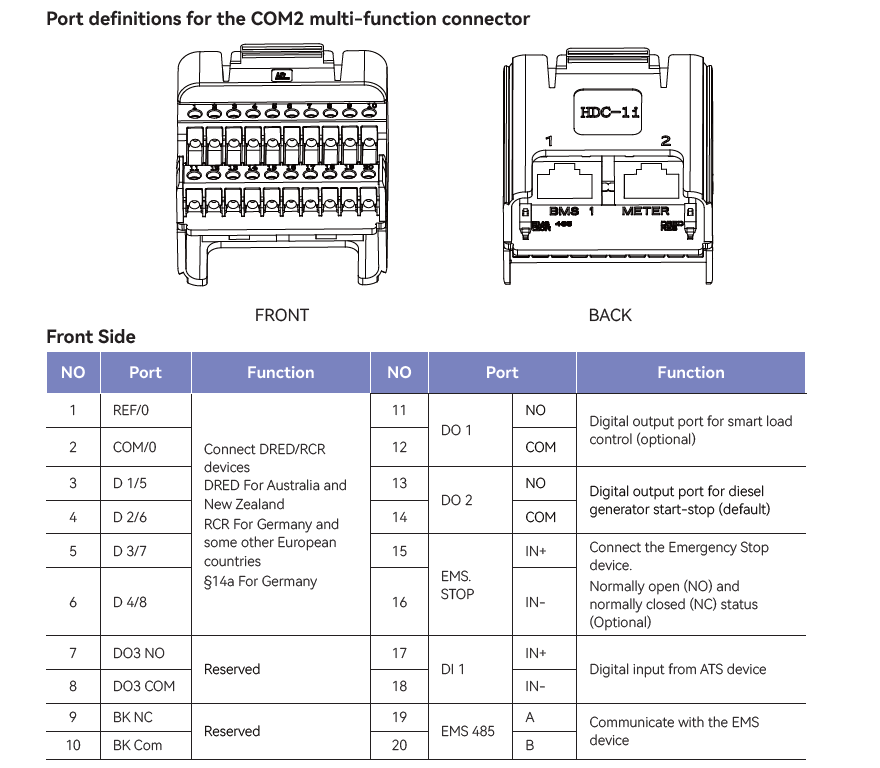

  4. PIN19 is RS485A en krijgt de oranje/witte draad, PIN20 is RS485B en krijgt de oranje draad.

  5. Steek het USB-uiteinde van de dongle in een vrije USB-poort van de FlexiObox.

Let op: Dit is COM2, niet COM1. De INTEG M-serie gebruikt COM1.

De volledige connectorindeling staat op pagina 55 van de Solinteg M2HS 3-6K User Manual.


Modbus aanzetten

Modbus staat standaard aan. Er is geen extra configuratie nodig.

Gekend probleem in bèta

Antwoordt de omvormer niet op batterijcommando's, dan zitten de laad- en ontlaadsetpoints vast. Werk in dat geval de firmware van de R2MD communicatiemodule bij naar de nieuwste versie via het Solinteg Cloud monitoringportaal en test opnieuw. Op oudere R2MD-firmware is dit een gekend probleem. Blijft het na de update, neem dan contact op met de support van LIFEPOWR.
