Voor een M2HT combineer je twee onderdelen.
Bekabeling
-

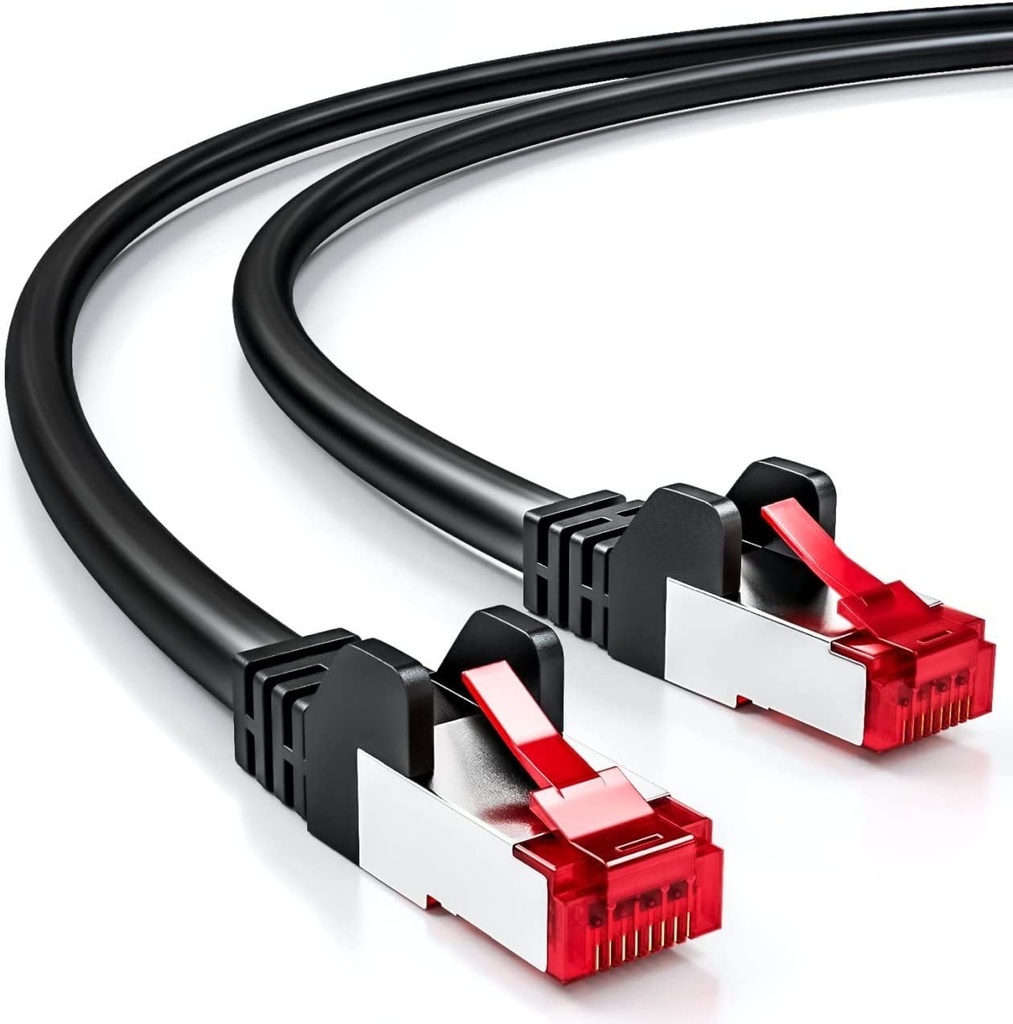

Verbind met de omvormer met de Black Dongle (LMGS) samen met de S/FTP-kabel (LSF2).
-
Strip de S/FTP- of UTP-kabel aan één zijde.
-

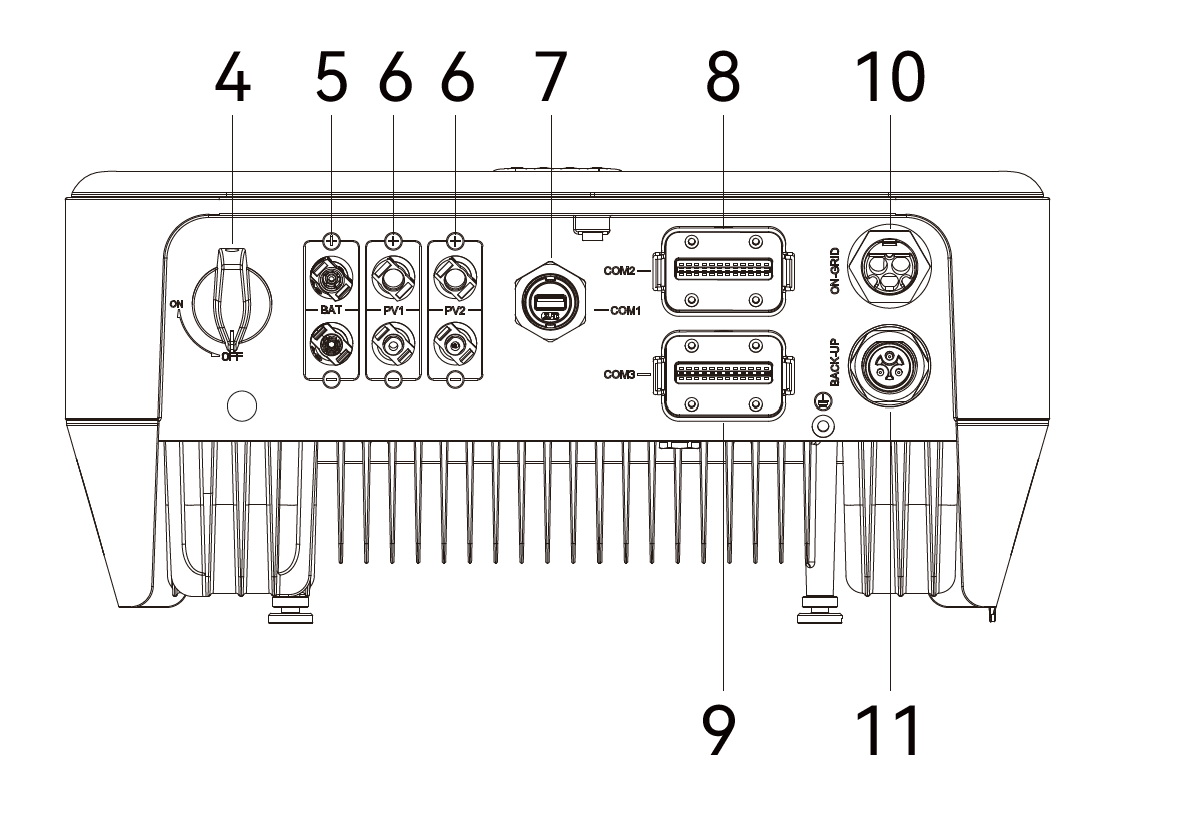

Sluit deze aan op COM2 van de omvormer
-

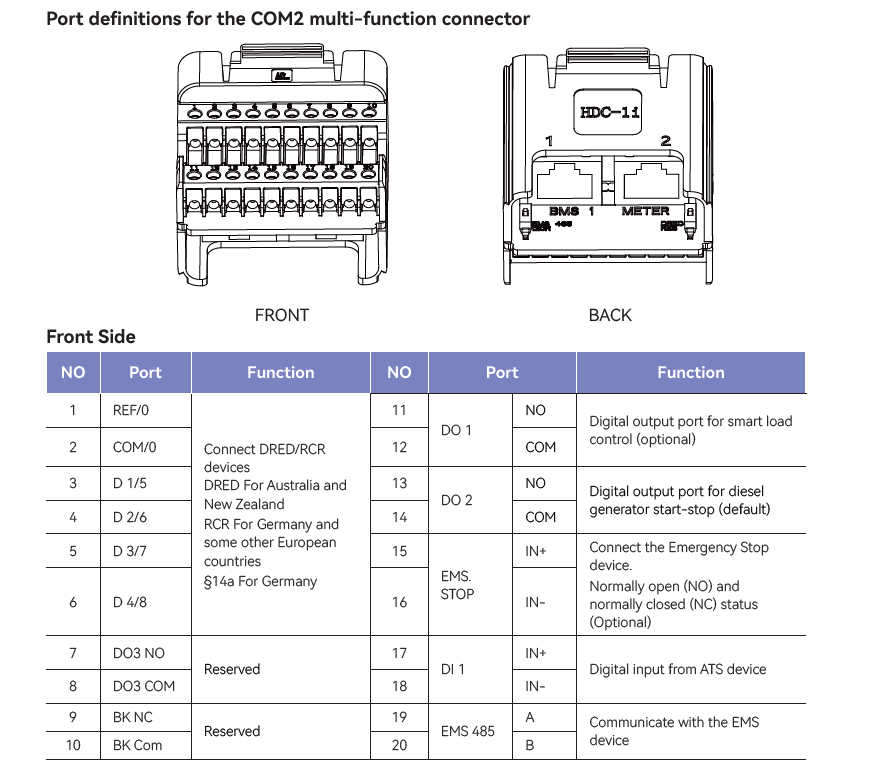

PIN19 is RS485A en krijgt de oranje/witte draad, PIN20 is RS485B en krijgt de oranje draad.
-
Steek het USB-uiteinde van de dongle in een vrije USB-poort van de FlexiObox.
Let op: Dit is COM2, niet COM1. De INTEG M-serie gebruikt COM1.
De volledige connectorindeling staat op pagina 55 van de Solinteg M2HS 3-6K User Manual.
Modbus aanzetten
Modbus staat standaard aan. Er is geen extra configuratie nodig.
