ETA G20 (3 fase)

Driefasige opstelling met de ETA-G20

Voor de aansluiting van deze omvormer heb je 3 onderdelen nodig:

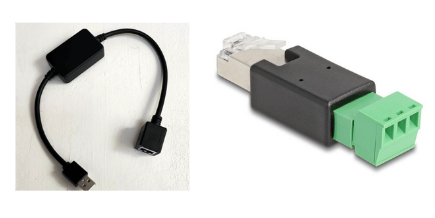

LMGS + LMA1 connector
S-FTP%20patch%20cable%20%282m%29?unique=72284f9

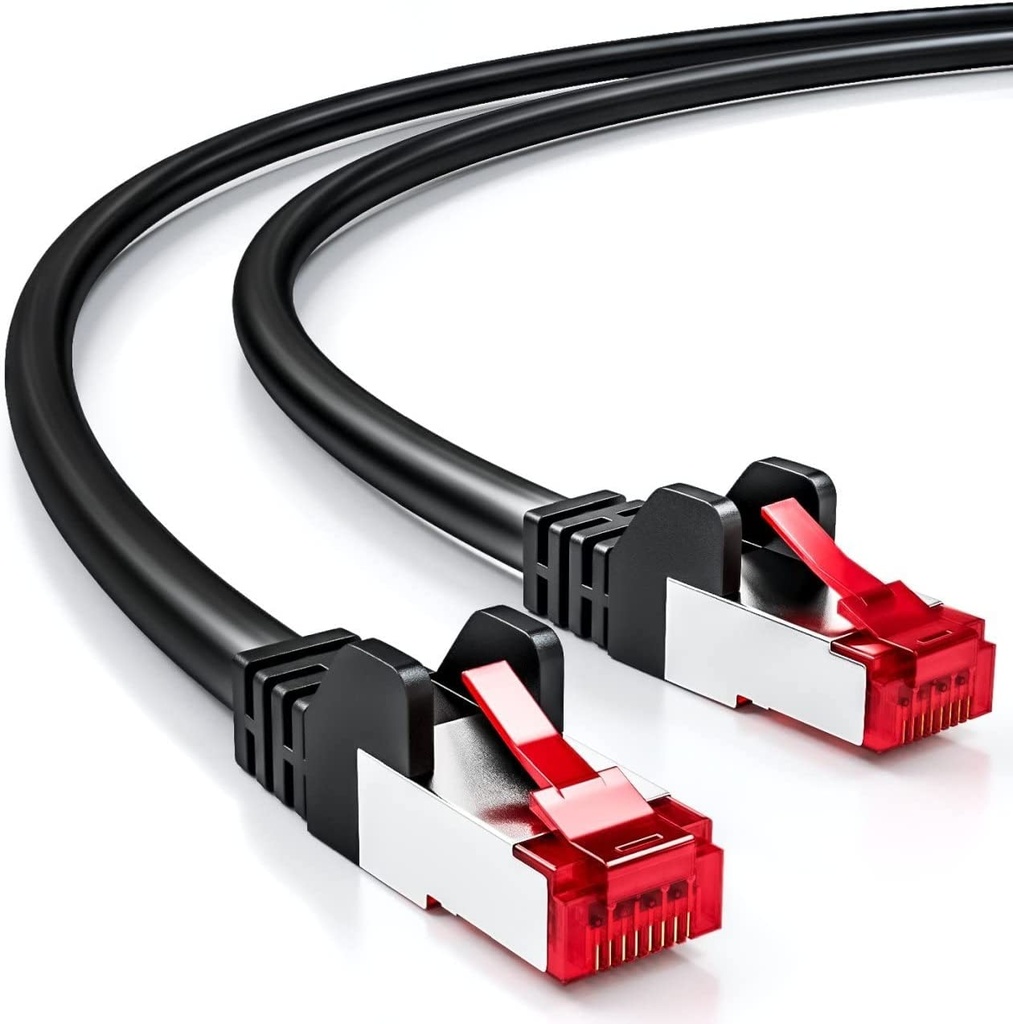

S/FTP cable LSF2

Aansluiting aan de kant van de omvormer

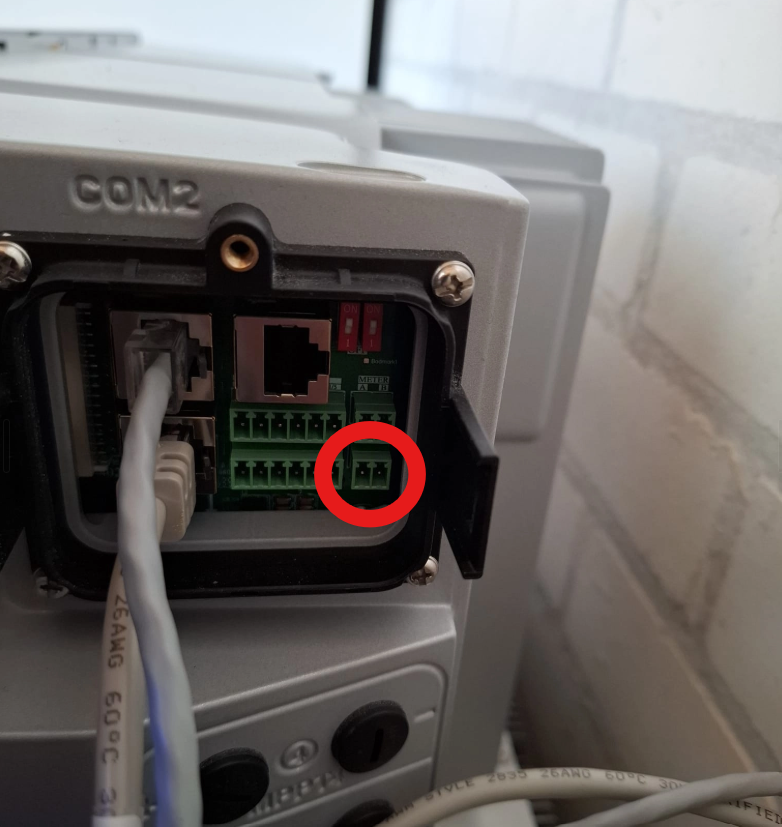

De verbinding met de driefasige GoodWe ESA loopt via de COM2-poort van de omvormer.

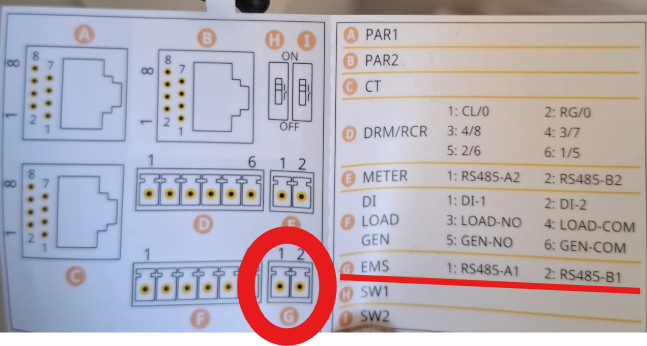

De COM2-poort bestaat uit meerdere secties. Je gebruikt sectie G rechts onderaan, met PIN1 en PIN2.


PIN1 = RS485-A, PIN2 = RS485-B. Diezelfde benaming vind je terug op de LMA1-connector waarmee je naar de FlexiObox gaat.

Aansluiting aan de kant van de FlexiObox


Modbus RTU

RTU via LMGS

Voor de verbinding tussen de FlexiObox en de omvormer gebruik je een SFTP-kabel.

Schema: omvormer – SFTP – LMGS – FlexiObox

Knip langs 1 kant de RJ45-connector af. Voor de verbinding gebruik je één aderpaar, oranje en oranje/wit in de COM poort van de omvormer.

Omvormer COM Port:

  • Oranje/wit in poort 3

  • Oranje in poort 4


  1. Neem de S/FTP kabel (of een Shielded CAT6 kabel) en knip beide connectoren af.

  2. hetzelfde RJ45-schema (pin 1 oranje/wit, pin 2 oranje), aan de omvormerkant PIN1 (A) en PIN2 (B) van COM2, sectie G.

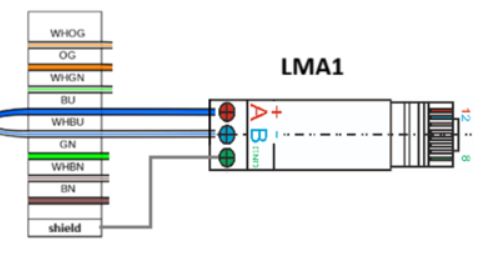

  3. Waarschuwing: de blauwe draden uit het LMA1-voorbeeld gelden enkel voor de LMA1, niet voor de RJ45



  1. De andere zijde gaat op de LMA1-connector, die je in de LMGS-kabel plugt.

  2. Sluit de USB zijde van de LMGS-kabel aan in één van de USB poorten van de FlexiObox.

Let op: Kies je voor FlexiO, dan kan het GoodWe laadstation niet meer via de omvormer geregeld worden in solar mode. Beide gebruiken dezelfde connector.


GoodWe ESA batterijmodules

De ESA-batterijmodules GW5.1-BAT-D-G20 en GW8.3-BAT-D-G20 hebben een interne DC-DC-omvormer. Val je terug op een standaard batterijconfiguratie, dan wordt het beschikbare vermogen te hoog ingeschat. Volg daarom de stappen hieronder.


Driefasige opstelling met de ETA-G20

  1. Ga in het installateursportaal naar de batterijconfiguratie.

  2. Kies het batterijtype dat bij je module past:

    1. GoodWe ESA GW5.1-BAT-D Three Phase voor GW5.1-BAT-D-G20 en GW5.1-BAT-D-G21,

    2. GoodWe ESA GW8.3-BAT-D Three Phase voor GW8.3-BAT-D-G20 en GW8.3-BAT-D-G21,

    3. GoodWe ESA GW6.0-BAT-D-G20 Three Phase voor GW6.0-BAT-D-G20, GoodWe ESA

    4. GW9.0-BAT-D-G20 Three Phase voor GW9.0-BAT-D-G20.

  1. Zet Battery Pack Count op het totale aantal geplaatste batterijmodules.
