EHA G20 (1 fase)

Eenfasige opstelling met de EHA-G20

Deze omvormer sluit je aan zoals een standaard GoodWe toestel, met twee onderdelen.

GoodWe Black Dongle [LMGS]

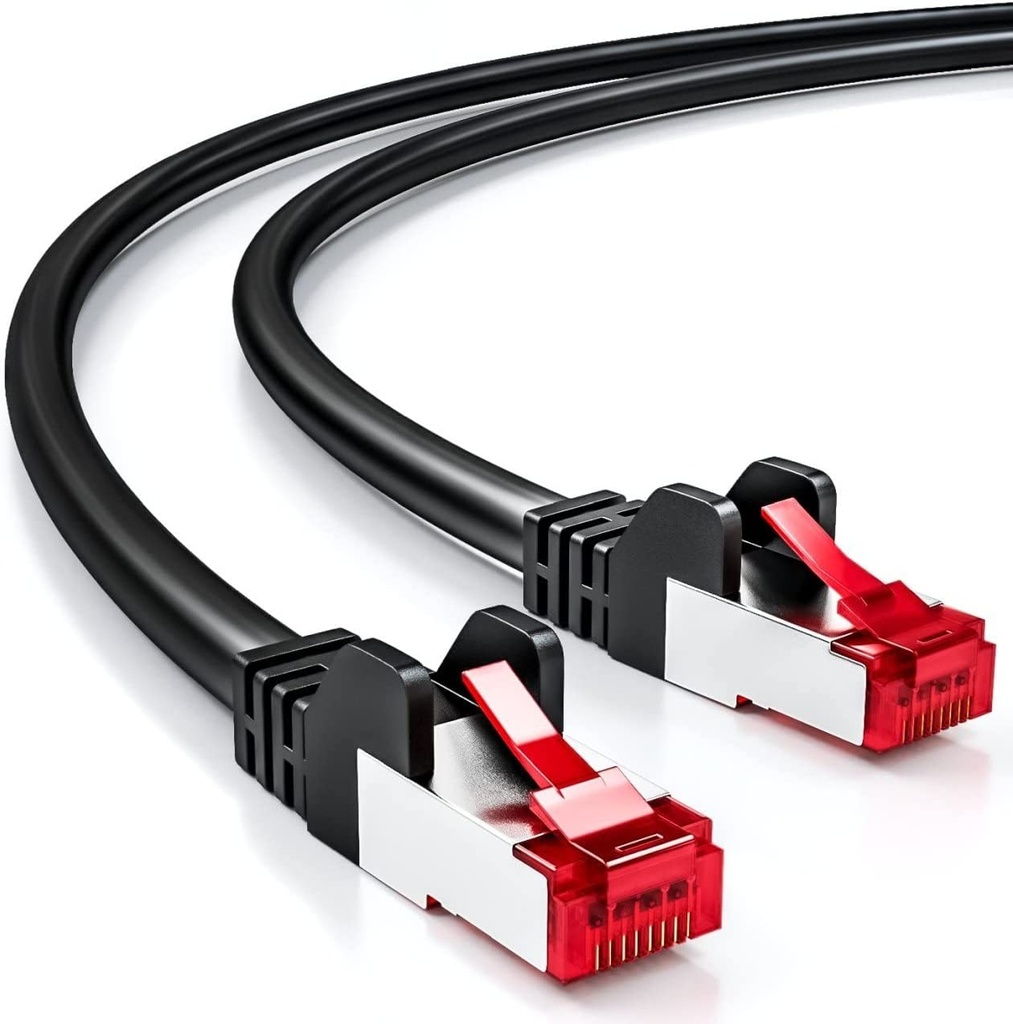

S-FTP%20patch%20cable%20%282m%29?unique=72284f9
S/FTP cable [LSF2]

  • De omvormer heeft geen RJ45-poort maar een A- en een B-klem. Krimp aan de LMGS-kant zelf een RJ45 met pin 1 = oranje/wit (Data A) en pin 2 = oranje (Data B), en sluit aan de omvormerkant oranje/wit op klem A en oranje op klem B.

  • GoodWe Black Dongle (LMGS): USB-connector in een van de vier USB-poorten van de FlexiObox.

Let op: Kies je voor FlexiO, dan kan het GoodWe laadstation niet meer via de omvormer geregeld worden in solar mode. Beide gebruiken dezelfde connector.


GoodWe ESA batterijmodules

De ESA-batterijmodules GW5.1-BAT-D-G20 en GW8.3-BAT-D-G20 hebben een interne DC-DC-omvormer. Val je terug op een standaard batterijconfiguratie, dan wordt het beschikbare vermogen te hoog ingeschat. Volg daarom de stappen hieronder.

Eenfasige opstelling met de EHA-G20

  1. Ga in het installateursportaal naar de batterijconfiguratie.

  1. Kies het batterijtype dat bij je module past:

    1. GoodWe ESA GW5.1-BAT-D Single Phase voor de modules GW5.1-BAT-D-G20 en GW5.1-BAT-D-G21,

    2. GoodWe ESA GW8.3-BAT-D Single Phase voor de modules GW8.3-BAT-D-G20 en GW8.3-BAT-D-G21.

  1. Zet Battery Pack Count op het totale aantal geplaatste batterijmodules.
