Modbus voor standaard 1 fase GoodWe omvormers

Voor een standaard GoodWe omvormer combineer je twee onderdelen.

GoodWe Black Dongle [LMGS]
S-FTP%20patch%20cable%20%282m%29?unique=72284f9

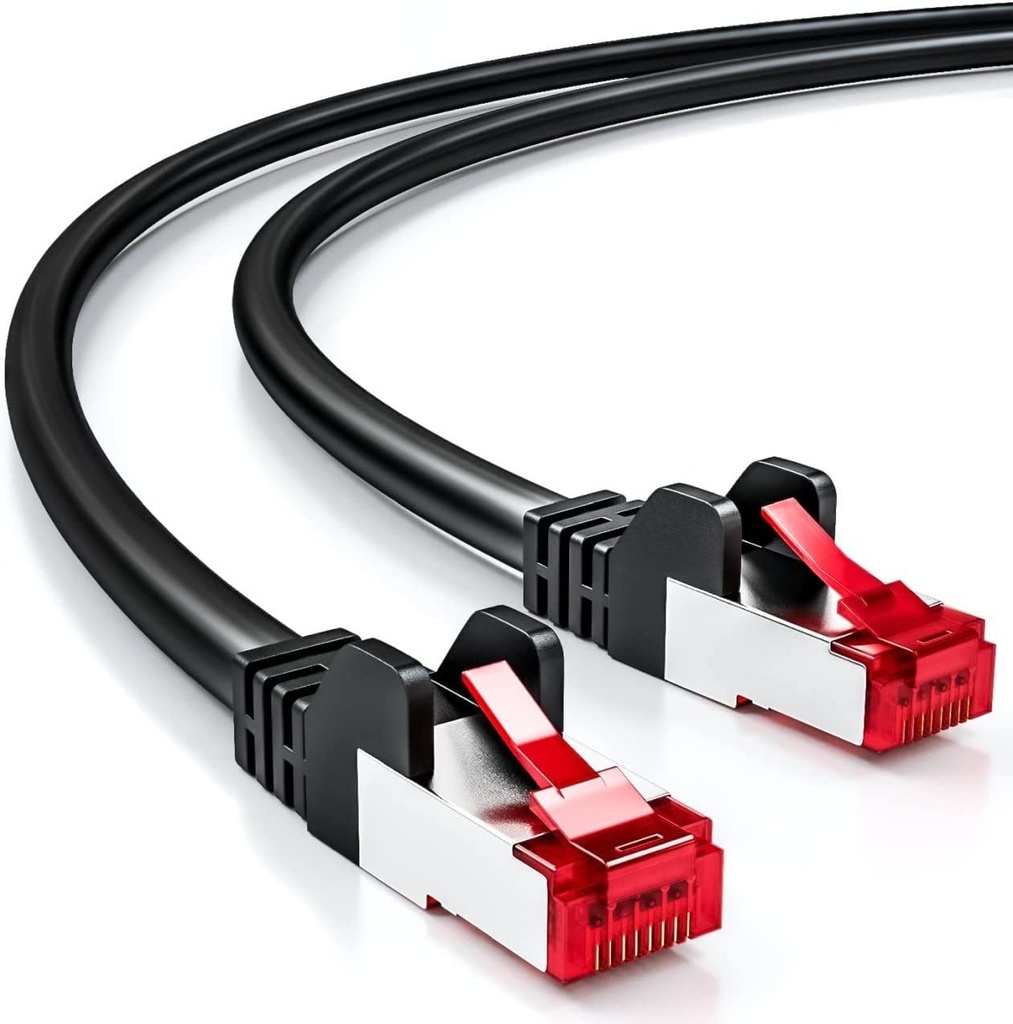

S/FTP cable [LSF2]


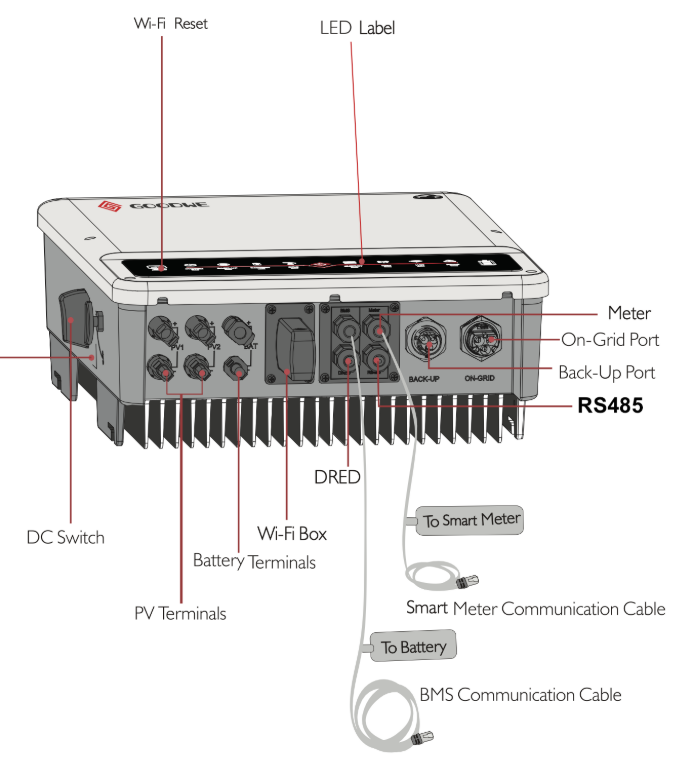

  • S/FTP-kabel (LSF2): één zijde in de vrouwelijke RJ45 van de GoodWe Black Dongle (LMGS), de andere zijde in de RS485/EMS-poort van de omvormer

  • GoodWe Black Dongle (LMGS): USB-connector in een van de vier USB-poorten van de FlexiObox

Gebruik je zelf een FTP kabel, zorg dan voor een afgeschermde netwerkkabel (min. Shielded CAT6). Die afscherming houdt de kwaliteit van dit soort seriële verbindingen op peil.



Modbus voor 3 fase GoodWe omvormers

Voor een driefasige GoodWe omvormer combineer je drie onderdelen:

GoodWe Black dongle [LMGS]
Proprietary connector
(not sold by LIFEPOWR)
S-FTP%20patch%20cable%20%282m%29?unique=72284f9
S/FTP cable [LSF2]

  1. Haal aan één kant van de S/FTP-kabel (LSF2) de RJ45-connector weg en strip de kabel tot je de acht gekleurde draden van de twisted pairs ziet.

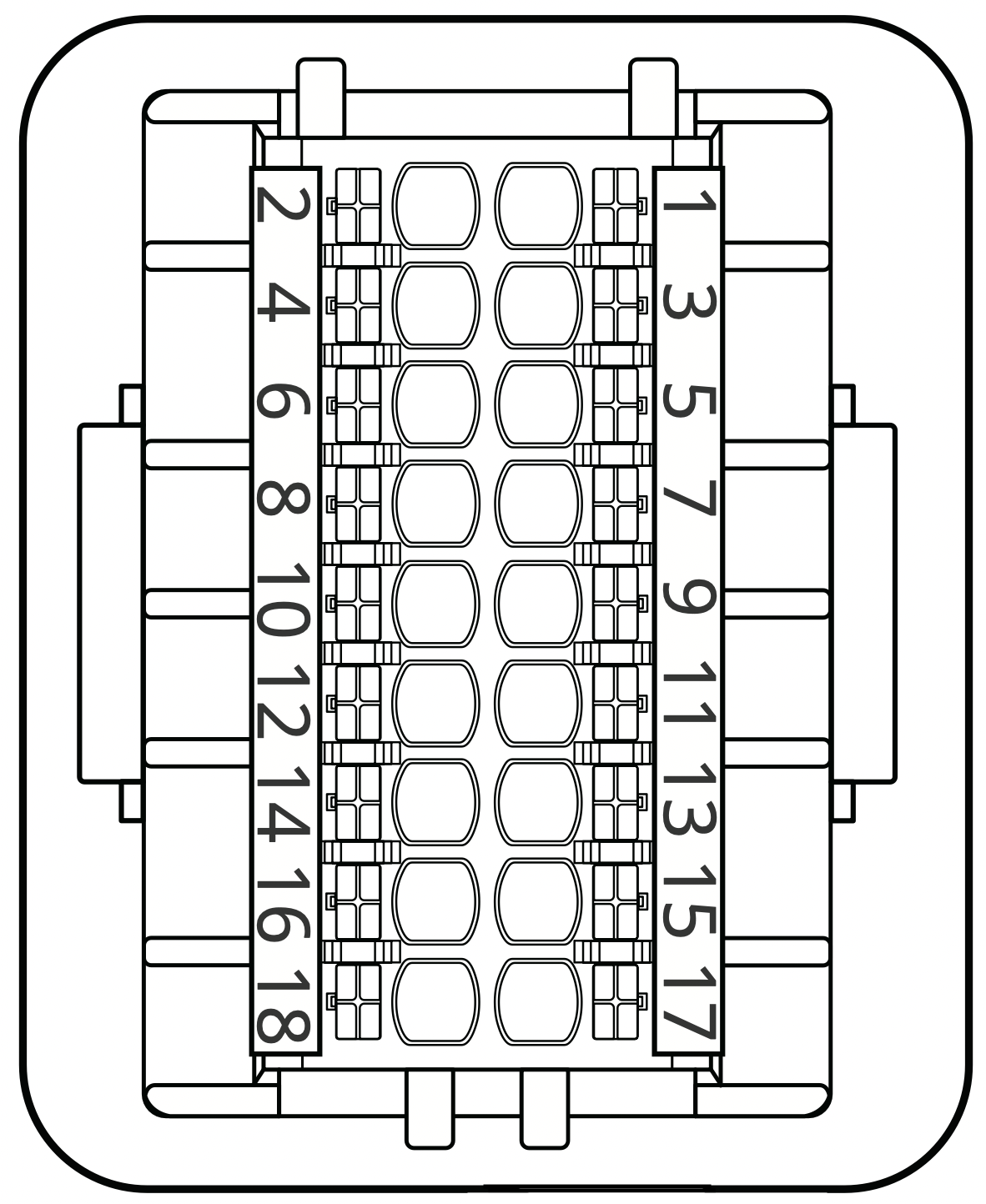

  1. Sluit op de connector van de fabrikant aan: de oranje/wit en de groen/wit draad samen op PIN1, de oranje en groene draad samen op PIN2.

  1. Plug die connector in de driefasige GoodWe omvormer.

  1. Sluit de andere kant van de kabel aan op de vrouwelijke RJ45 van de GoodWe Black Dongle (LMGS).

  1. Steek de USB-connector van de LMGS in een van de vier USB-poorten van de FlexiObox.

Tip: werk met een krimpkous over de binnenaders van de S/FTP-kabel.
