ES G2 en ET G2

Voor een GoodWe ES G2 (ES20) of ET G2 combineer je twee onderdelen.

GoodWe Black Dongle [LMGS]
S-FTP%20patch%20cable%20%282m%29?unique=72284f9

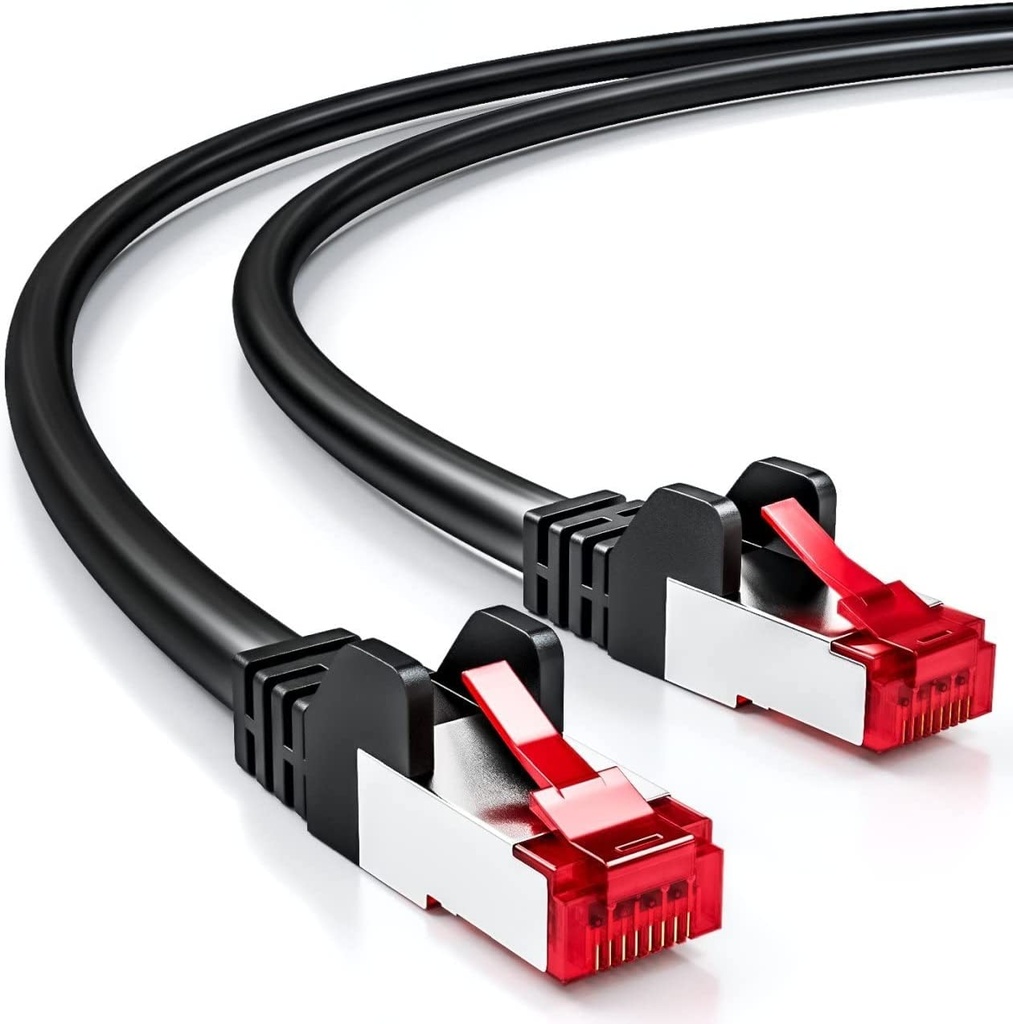

S/FTP cable [LSF2]

  1. Haal aan één kant van de S/FTP-kabel (LSF2) de RJ45-connector weg en strip de kabel tot je de acht gekleurde draden ziet.

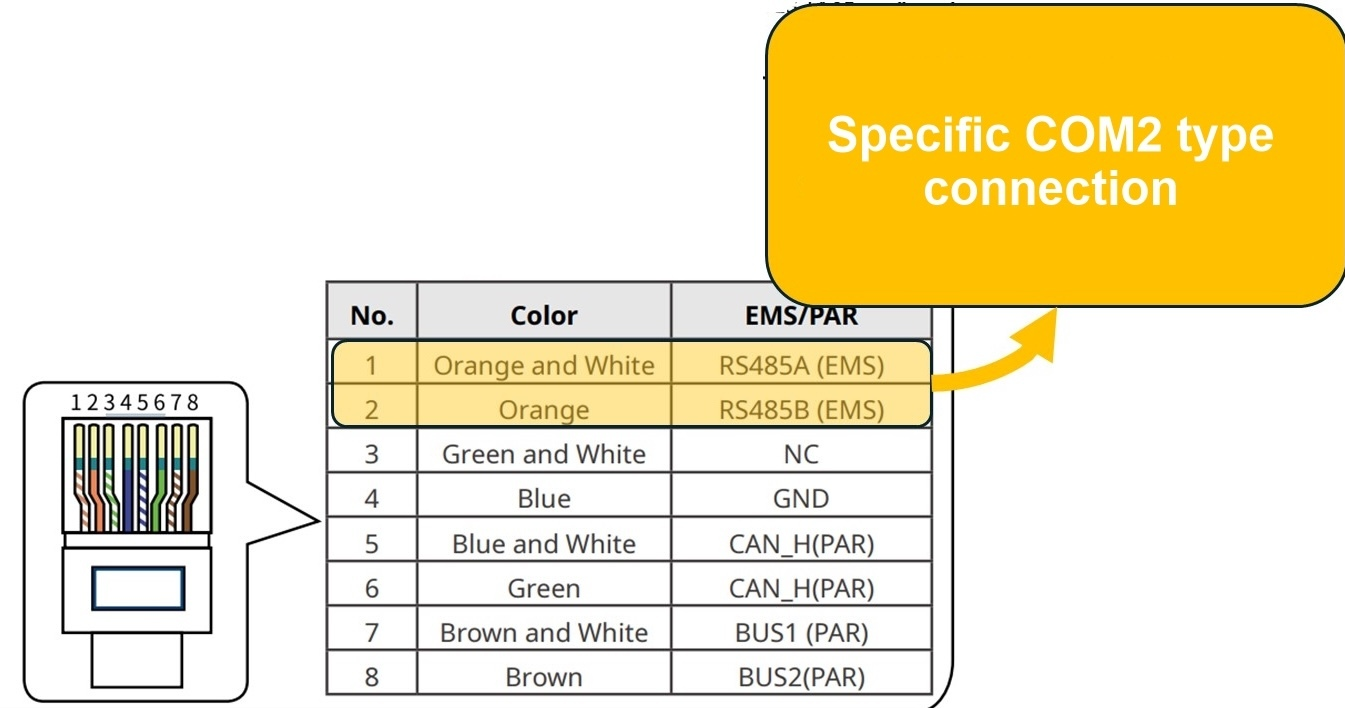

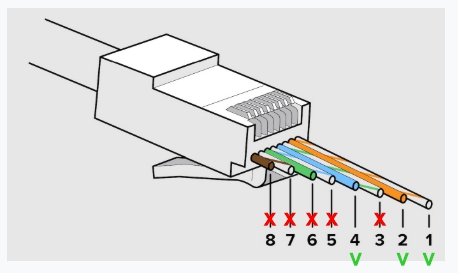

  1. Krimp een nieuwe RJ45 op die gestripte kant en sluit enkel deze draden aan: oranje/wit op RJ45 PIN1, oranje op RJ45 PIN2, blauw op RJ45 PIN4.

Let op: Sluit geen van de vijf andere draden aan op de RJ45-connector. Ze storen het communicatiesignaal.

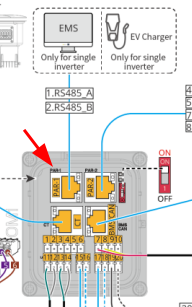

  1. Plug die RJ45 in de meest linkse EMS/PAR-sokkel van de omvormer.

ET G2
ES G2

  1. Sluit de RJ45 aan de andere kant aan op de vrouwelijke RJ45 van de GoodWe Black Dongle (LMGS).

  1. Steek de USB-connector van de LMGS in een van de vier USB-poorten van de FlexiObox.
